RISC-V SoC 实战：从模块到芯片

模块不是芯片。在上一个系列 RISC-V 实战：从 RTL 到签核里，我们把一个 RISC-V 核心——lowRISC 的 Ibex——当作单一模块，从 RTL 做到签核。这个系列，我们围绕这个核心做出一颗芯片：加上存储器和外设、一个 PLL、真正的 IO pad，核心本身则作为硬核 macro 放进去。然后在 G2 里完成整颗芯片的综合、布局布线与签核。

这篇文章是 13 集视频的文字版。每一节包含该集视频、背后的决定，以及跑出来的数据。所有文件都在 G2_demo_sky130 项目里。


设计	lowRISC Ibex Demo System：总线、RAM、GPIO、UART、SPI、PWM、定时器、JTAG 调试
工艺	SkyWater 130 nm（sky130 HD 标准单元）
工具	Yosys、OpenROAD、OpenRCX、OpenSTA，全部在 G2 里运行
芯片	1.8 × 1.8 mm die、58 个 pad、6 个 macro（核心、4 个 RAM、PLL），加入 filler 后共 115,854 个实例
结果	hold 满足；慢速 corner 的 setup 差 1.445 ns，即 24.1 MHz，目标是 25 MHz

第一部分：芯片的组成

#1从模块到 SoC

2:07

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

这颗 SoC 是 lowRISC 的 Ibex Demo System：总线、RAM、GPIO、UART、SPI、PWM、定时器和 JTAG 调试模块，围绕一个 Ibex 核心。它原本是为 FPGA 写的。其中有两样会改：u_top 是核心，u_ram 是 128 KiB 的双端口存储器。

在 G2 里，SoC 是一个新模块 ibex_demo_system。名字用下划线，因为 G2 把模块名当作综合和布局布线的顶层模块名，而 Verilog 的名字不能有减号。一次点击就建好 spec 页面，以及这个模块在实现、脚本和设计数据管理器（DDM）里的目录。层级上，SoC 是第 0 层，系列一做好的核心是它里面的第 1 层。

第一个 spec 栏位是速度：25 MHz。核心在慢速 corner 签核到 25.56 MHz，SoC 不可能比它的核心更快。标准单元栏位会打开模块的 stdcell.cfg，流程读的就是这个文件，综合时会再用到这一点。

#2双端口 RAM macro

2:23

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

SoC 的 RAM 是 128 KiB、双端口：一个端口给数据，一个给取指。在 FPGA 上那是 block RAM；在芯片上它是一个存储器 macro，而我们的库里只有核心指令缓存用的单端口 RAM。

我们做了两个决定。第一，16 KiB 对这个 demo 的软件已经足够，128 KiB 在 sky130 上会非常大。第二，生成器的双端口 RAM 没有字节写掩码，所以 32 位存储器由四个 8 位宽的 macro 组成，一个字节通道一个。

FakeRAM2.0 为一个并不存在的存储器生成时序和版图视图，非常适合做流程。同样的 32 Kbit 可以有完全不同的形状：

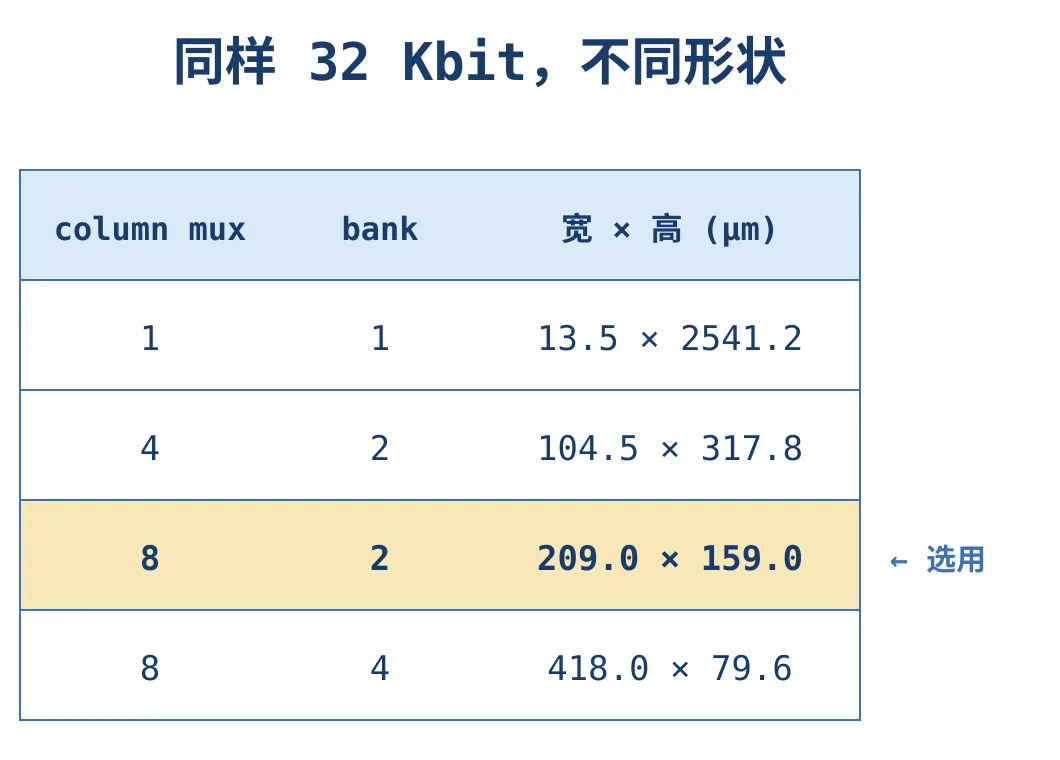

同样 32 Kbit 在四种 column mux 与 bank 设定下的形状。mux 8、2 个 bank 得到 209 × 159 µm。

一定要看生成的模型。这个模型先寄存地址再读阵列，数据晚两个周期才出来。liberty 和我们的 RAM wrapper 都说是一个周期，所以换成一个周期的模型。liberty 只有一个典型 corner，项目有四个 corner，所以我们写四份，表头放对应的电压和温度；每份的时序都一样，和系列一的 RAM 做法相同。

在 G2 的库管理器（LIM）里，操作顺序很重要：先 Find、再 Build all、最后 Fill。Fill 靠建好的页面把每个 liberty 对应到 corner，先跑 Fill 就什么都对不上。结果是两个端口，各有 12 位地址、8 位数据，时钟到数据 0.218 ns。

#3让 SoC 配合硬核

2:04

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

SoC 的 RTL 以 rtl v01 放进 DDM，从 demo 仓库复制，原仓库保持不动。问题来了：我们在系列一硬化的核心是 CHERIoT 版本的 Ibex，端口和这颗 SoC 对不上。它多了 SoC 完全不认识的 CHERIoT 和 lockstep 端口，而 SoC 还传了做好的 macro 无法接受的参数。

我们保留 macro，改 SoC：

关掉 CHERIoT，让核心跑成普通的 32 位 RISC-V。
多出来的输入接常数，多出来的输出悬空。
拿掉参数，SoC 得到的就是我们硬化时的配置。
RAM 缩小到 16 KiB，每一处修改都加了标记，方便以后找。

RAM wrapper 把 32 位存储器对应到四个字节宽的 macro，每个字节的写使能就是它的掩码位。综合之前，先做一次快速的 elaboration 检查，核心和 RAM 都当黑盒。少了一个选项，slang 就会停下来：调试模块在声明之前就用了一个信号。仿真器放过它，slang 不放。加上选项后链接成功：一个核心、四个 RAM，端口名称和宽度都和真正的 macro 吻合。

#4真实芯片的时钟

2:19

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

在 FPGA 板上，时钟从一个引脚进来。真正的芯片自己产生时钟：一个 10 MHz 的参考时钟、一个把它乘十的 PLL、一个降到 25 MHz 给核心用的除频器，还有一个 bypass，PLL 不工作时芯片照样能跑。

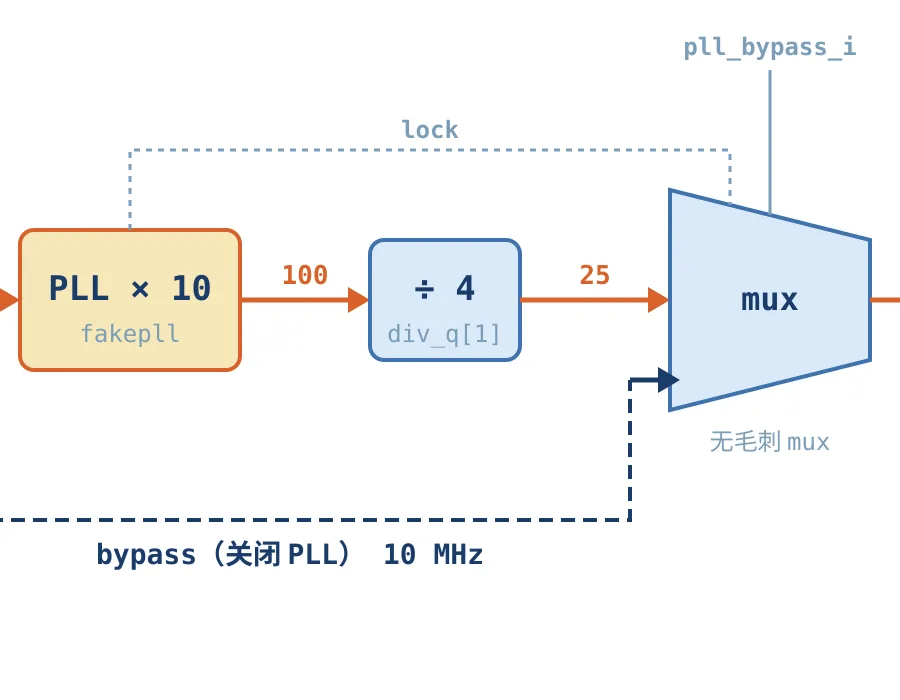

时钟架构：10 MHz 参考时钟 → PLL ×10 → ÷4 → 25 MHz，加上无毛刺 mux 与 bypass 路径。

sky130 没有我们能用的 PLL，所以像假 RAM 一样做一个假 PLL：有看起来真实的版图和时序视图，里面没有电路。其中一个选择是刻意的：参考时钟到输出没有时序弧。PLL 的输出是一个新的时钟，约束会说明这一点。

时钟产生器 clkgen 是 rtl v02 里需要小心的部分。一个两位计数器对 PLL 时钟除频，最高位就是 25 MHz 时钟。每个时钟有自己的时钟门控，每个门控的使能在自己的时钟域里同步，而且要等另一个关掉才会打开。复位之后先跑参考时钟，让 PLL 锁定。最后由复位同步器让复位干净地释放。

时钟变慢，SPI host 就出问题：25 MHz 除以 12.5 MHz 的 SPI 时钟，toggle 计数只剩一，计数器变成零位。我们保持原来的比例，系统时钟的四分之一。还有三个要说清楚的地方：bypass 时 UART 的波特率不对；bypass 引脚只能在复位时改变；这个 PLL 只是替身。

#5真实的 pad

2:41

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

芯片通过 pad 和电路板沟通。skywater-pdk 里 sky130 的 IO 库有版图和 Verilog，却没有时序，没有时序就不能综合，也不能签核。open_pdks 会建出完整的一套，包括每一颗 Caravel 芯片都在用的 Efabless 包装 pad，每个 corner 都有时序。LibreLane 的 pad 设定告诉我们，一个验证过的 sky130 pad ring 用哪些单元：通用 IO pad、带 ESD clamp 的核心电源与 IO 电源 pad、一个 corner 单元，以及填充 slice。

一个小安装脚本把五个单元拷进 G2 的 PDK，每个单元都有我们四个 corner 的 liberty。在 LIM 里每个单元一个条目，因为一个条目每个 corner 只能放一个 liberty。二十个 liberty 文件全部对上。（这里发现 LIM 的两个小 bug：Fill 会跳过符号链接，以及页面标题错误。）

rtl v03 的芯片顶层保留 SoC 的端口名称，现在都是 bond pad：50 个信号 pad、8 个电源 pad。pad wrapper 的高压使能来自 pad 自己的 tie-high 和 tie-low 输出，和 Caravel 的做法一样。顺便处理一件事：三个 128 字节、用 flip-flop 做的 FIFO 几乎占了整颗芯片三分之二的 flip-flop，每个都缩成 16 个 entry。

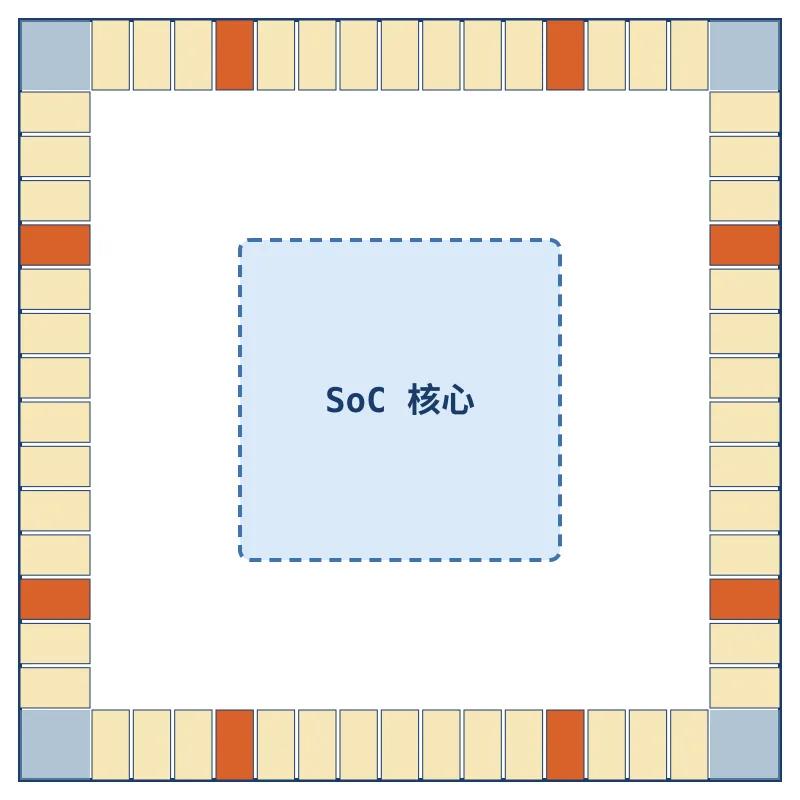

58 个 pad 围绕 SoC 核心。每个 pad 约 80 µm，每边至少需要 1.6 mm：这颗芯片是 pad 受限的。

第二部分：把核心变成硬核 macro

#6让模块成为合格的 macro

2:50

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

硬核模块有一条规则：顶层金属归上一层。 macro 的 abstract 视图会挡住模块用到的每一层金属。系列一的核心把 metal 5 用在电源网格和绕线上，所以整个 macro 在 metal 5 上都被封住了。芯片在 metal 5 上的电源 strap 到它边缘就停了，我们练习时，芯片层级的电源检查就报告核心的电源引脚没有连接。核心会一直没有电。

解决办法是一个惯例：模块只用到 metal 4，芯片直接从 metal 5 在模块的 metal 4 电源引脚上打 via。我们把核心重跑成 build v03，系列一的 build 保持不动，脚本有三处修改：

信号和时钟的绕线都只到 metal 4。
每个 stage 都读这些设定，不只是 floorplan。
电源网格去掉 metal 5 的 strap。floorplan 脚本现在也会找设计自己的电源脚本，以及芯片会用到的 pad ring 脚本。

绕线花了十四分钟，结果是 120 个违规，比之前少一点，还有我们要的那一行：metal 5 上的线长是 0 µm。post-route 和 finish 之后是 130 个违规，这是少一层金属的代价，对 demo 来说没问题。

#7从模块到硬核 macro

2:49

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

上一层设计需要硬核模块的三种视图：寄生参数、每个 corner 的时序模型，以及 abstract 版图。

寄生参数：OpenRCX 在一分钟内完成新版图四个 corner 的提取。
时序模型：OpenSTA 的 write_timing_model 把整个核心写成一个单元：输入上的 setup 和 hold 检查、包含它自己时钟树的时钟到输出延迟，还有时钟树延迟本身。原本的脚本让每个 corner 的模型同名，corner 之间会冲突，所以我们用 corner 来命名。要注意：模型里的面积是单元面积，不是 macro 的占地面积。
abstract LEF：绕线器当作电源的 tie net 要改回信号，不然会变成空的电源引脚。abstract 挡住模块用到的每一层，电源引脚只保留 metal 4。原始的 abstract 列出几千个内部电源形状，却没有把它们连起来的 via，到了上一层看起来就是浮空的。

结果是一个 850 × 850 µm 的 macro，930 个引脚，电源在 metal 4，metal 5 上什么都没有。各视图也一致：LEF、网表和时序模型都是 928 个信号位。核心以硬核 IP 放进 LIM。两个 corner 对上了，就是我们签核过的那两个；另外两个没有时序模型，不会用到。

第三部分：约束与综合

#8为真实芯片写约束

2:14

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

综合约束 sdc_syn v01 由一个数字驱动：系统时钟 40 ns。总共有四个时钟。参考时钟在它的引脚上。PLL 输出是定义在 PLL 输出引脚上的新时钟，这就是假 PLL 没有时序弧的原因。系统时钟从它生成，除以四：

create_clock -name clk_ref -period $ref_period [get_ports clk_ref_i]
create_clock -name clk_pll -period $pll_period [get_pins u_core/u_clkgen/u_pll/clk_o]
create_generated_clock -name clk_sys -divide_by 4 \
  -source [get_pins u_core/u_clkgen/u_pll/clk_o] \
  [get_pins -of_objects [get_nets u_core/u_clkgen/clk_div4] -filter "direction == output"]
create_clock -name clk_tck -period $tck_period [get_ports tck_i]

综合会改 flop 的名字，从 RTL 复制来的 flop 名称在网表里不会存在。net 会保留名字，所以我们找驱动除频时钟 net 的那个引脚。JTAG 是自己的时钟；三组时钟彼此异步，因为 mux 的控制信号经过同步器。

功能模式下 PLL 是开的，而只对 bypass 引脚做 case analysis 是不够的。bypass 时钟门控的使能来自一个 flop，不是常数，所以参考时钟还是会漏到每个系统 flop 上：4,599 个引脚有两个时钟。关掉 bypass 门控的时钟弧之后，每个 flop 就只有一个时钟：

set_case_analysis 0 [get_ports pll_bypass_i]
set_disable_timing -from CLK -to GCLK [get_cells u_core/u_clkgen/u_icg_ref/icg]

现在每个端口都是 bond pad，是 inout，所以时序分析把每个 pad 同时看成输入和输出。pad 不用的方向给零延迟并排除，就不会意外留下没有约束的路径。输出 pad 驱动 5 pF 的板级负载。

#9综合整颗芯片

2:19

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

芯片有一个新的实现 build：rtl v03 加上第 8 集的约束。G2 从 spec 收集库，每个 corner 9 个：标准单元、RAM、核心的时序模型、PLL 和五个 pad 单元。它们来自 spec 的库文件，也就是编辑器写的那些，所以前面要用编辑器。原本的 Yosys 脚本在 sky130 上用错误的名字统计 flop；系列一已经修好了，我们沿用它的脚本，包括时序驱动的那个。

运行约 40 秒：没有错误、没有未映射的单元，11,692 个实例、2,126 个触发器，每个 macro 和 pad 都以黑盒出现在网表里。接着让约束对上网表。有 22 个没有约束的端点，每一个都在预期之中：输入 pad 不用的那一侧，以及电源 pad。每个时钟都到达它该到的 flop。

布局前的时序要如实解读。系统时钟的 setup 是 −10.4 ns、复位 recovery 是 −21.4 ns，因为复位同步器完全没有 buffer 就驱动了 1,316 个 flop，slew 是 40.9 ns。综合不会帮这条 net 加 buffer，placement 会。把这一条 net 排除，所有时钟都满足时序。

第四部分：芯片的布局布线

#10pad ring 与芯片电源

2:35

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

布局布线的约束和综合的一样，只改一处：板级信号用 transition 驱动输入 pad，不用标准单元，因为没有标准单元能驱动 pad。die 是 1.8 mm 见方，core 是 1.3 mm。58 个 pad 每边至少需要 1.6 mm，所以决定尺寸的是 pad，不是逻辑。

pad ring 脚本在 die 四周放 IO site，然后依序、等距放每一边的 pad，再加上 corner、填充 slice、abutment，以及每个端口的 bond pad 端子。有一个顺序很关键：先命名 pad 电源，再做 abutment。否则 abutment 会自己产生 ring net，电源 pad 永远接不到核心电源，之后也没有任何步骤能修正。

# 先连接 pad 电源（add_global_connection ...），然后：
global_connect
connect_by_abutment
place_io_terminals {*/PAD */VCCD_PAD */VSSD_PAD */VDDIO_PAD */VSSIO_PAD}

电源网格加上 pad 电源、接到电源 pad 的 core ring，以及延伸到 ring 的 stripe。少了 -extend_to_core_ring，stripe 会停在 ring 之前，整个核心网格都是浮空的。这两个问题都是我们练习时吃过亏才发现的。

add_pdn_stripe -grid {grid} -layer {met5} -width {1.600} -pitch {27.200} -offset {13.600} -extend_to_core_ring
add_pdn_ring -grid {grid} -layers {met4 met5} -widths {10.0 10.0} -spacings {2.0 2.0} \
  -core_offsets {10.0 10.0} -connect_to_pads

芯片 floorplan：58 个 pad 加上 corner 与 filler、core ring、右上方的 Ibex 核心，以及底部排成一行的四个 RAM。

这就是第 6 集的回报：32 条 metal 5 电源 strap 跨过核心，900 个 via 打到它的 metal 4 电源引脚上。

#11Placement、CTS 与 post-CTS

2:05

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

placement 之后电源检查通过：电源上的每个形状都连上了。练习时，直到网格接到 ring、核心空出 metal 5 之前，这个检查一直失败，所以前面要先做那些修正。

CTS 建了十棵时钟树。系统时钟从无毛刺 mux 出来，到达九个 macro 时钟引脚和 1,892 个 flop；JTAG 有自己的时钟树。

接着是层级设计的部分。核心的时序模型说，它自己的时钟树在 macro 里面又加了五纳秒以上：到引脚 3.8 ns，里面再加 5.6 ns。核心里的 flop 比 RAM 晚很多才看到时钟，结果在核心的输入端出现 −3.3 ns 的 hold 违规。post-CTS 修复插入 317 个 hold buffer，修好所有 hold 违规，包括核心的。

剩下一个 setup 违规，在除频器。除频器自己的输出现在是一条时钟树 net，它经过这棵树以 100 MHz 反馈回自己的计数器。真正的设计会从另一个 flop 反馈；我们记下来，继续往前。

#12绕线与完成

0:54

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

整颗芯片绕线大约十分钟，结果只有一个违规，线长 1.07 m、106,115 个 via。单独的核心有 120 个：芯片的 core 有空间，而且 macro 上方的 metal 5 对芯片是开放的。post-route 清理和 finish（加入 filler，写出最终网表和版图）之后剩 2 个违规，没有短路。finish 打印的时序还是理想时钟，真正的数字要到签核才有。

绕线拥塞图：挤在核心、RAM 与 pad 之间的 SoC 逻辑。第二轮 floorplan 就要从这里开始。

第五部分：签核

#13芯片签核

2:56

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

签核从真实连线开始：OpenRCX 用 18 秒提取四个 corner。签核约束使用传播时钟，让真实的时钟树算进去，uncertainty 也更小，因为 skew 已经不用猜了。

有一节只有带真实 pad 的芯片才需要。pad 的时序取决于它的驱动模式。我们的 RTL 把那些引脚接成常数，但经过的是没有驱动的 net，时序分析看不到它们的值，就假设最慢的模式。没有 pad 模式时，输出 pad 要 120 ns，芯片差了 102 ns；加上之后只要 6.9 ns，还有 12.2 ns 的余量。

接着用 OpenSTA 分析整颗芯片：核心是它的时序模型，每个 pad、RAM 和 PLL 都来自 LIM。合并后的结果：

合并后的签核结果：慢速 corner 有 44 个端点 setup −1.445 ns；快速 corner 的 hold 满足。

最差路径正是这个系列的一课。时钟在 7.8 ns 到达核心。核心的时序模型说，它的数据地址在 27.9 ns 之后才出来：它自己的时钟树加上它的逻辑。这样 SoC 只剩大约 12 ns 给总线和调试存储器，而它需要 13.5 ns。用模块搭芯片时，每个模块的输出时序都是芯片必须接受的预算。芯片跑在约 24.1 MHz，而不是 25 MHz。

我们做了什么，还剩下什么

从系列一的一个核心，到一颗芯片：双端口 RAM、带安全 bypass 的 PLL、58 个真实 pad、为芯片留出空间的硬核 macro、综合、布局布线与签核。全部在 G2 里完成，每一次交接都经过设计数据管理器和库管理器。

遗留问题，以及从哪里着手：

核心边界 setup −1.45 ns。这是核心 clock-to-output 的预算；下一步是更快的核心，或在总线边界加寄存器。
输出 pad 的 slew。pad 的 transition 表不区分模式，这是库建模的限制。
PLL 支路上偏小的时钟门控（max capacitance）。
100 MHz 时钟域里除频器的反馈。
两个 DRC 违规，而且这个系列不做 DRC、LVS 或 GDS 签核。
