在 RISC-V SoC 实战：从模块到芯片 里，我们围绕一个 RISC-V 核心做出了一颗真正的芯片：58 个 pad 排成环，围着 lowRISC 的 Ibex demo system，系列一的核心作为硬核 macro 放在里面。那颗芯片是 wirebond：它通过边缘上的 pad 和封装连接。这个系列改变同一颗芯片和电路板相连的方式：从边缘上的 pad，变成芯片表面上的凸点。
我们拿掉 pad 环，把 IO 单元搬进芯片、放到各自的凸点下面（area IO），电源则从覆盖整个 core 的凸点进来。然后把倒装芯片和 wirebond 芯片比较面积、电源网络、IR 压降、IO 时序与 core 时序。其中有一个数字，并没有看起来那么可靠。
这篇文章是 8 集视频的文字版。所有文件都在 G2_demo_sky130 项目里。
| 起点 | RISC-V SoC 实战 的 wirebond 芯片：1.8 mm die、58 个 pad、sky130 |
| 改动 | 没有 pad 环：58 个 area IO 单元放在各自的凸点下面，core 上方 7 × 7 的电源凸点 |
| 工具 | G2 里的 OpenROAD、OpenRCX、OpenSTA，加上一个替代的重布线层 |

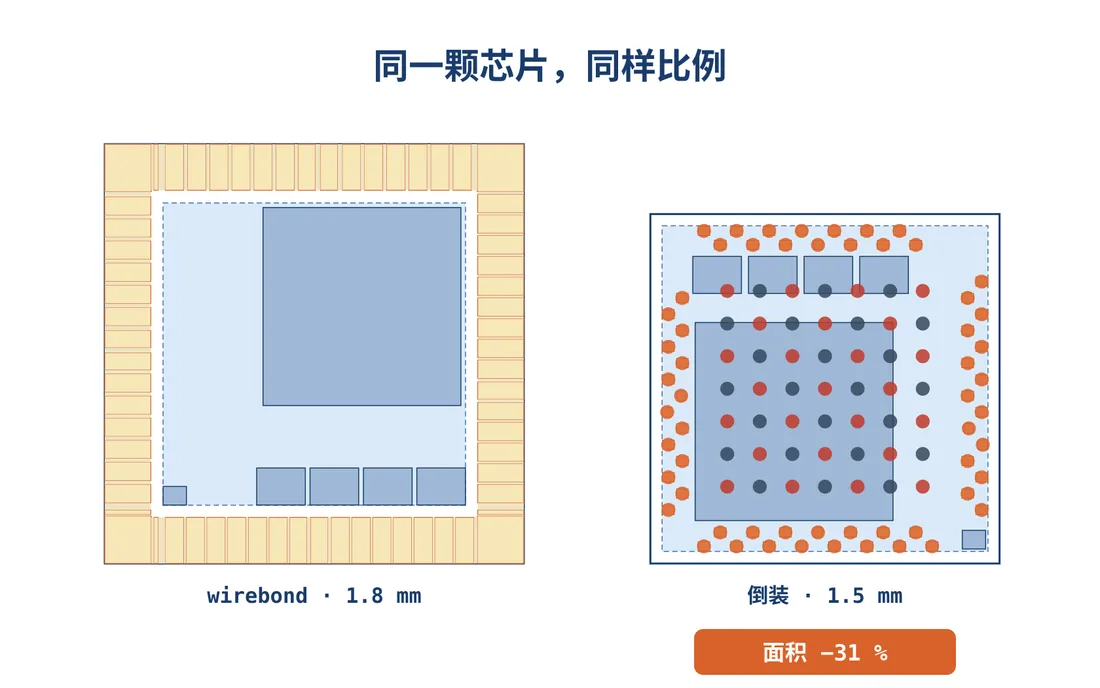

| 面积 | 每边 1.8 → 1.5 mm：−31 % |
| 时序 | hold 满足；core 边界 setup −1.61 ns（wirebond 是 −1.45 ns），同样的 core 预算 |
第一部分：为什么要倒装，需要什么
#1为什么要倒装？
1:45在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
系列二的芯片是 1.8 mm 见方，58 个 pad 围着 1.3 mm 的 core。pad 环大约占了 die 的一半。决定尺寸的是 pad，不是逻辑：这颗芯片是 pad 受限的。而且 core 的所有电流，都从两个电源 pad 进来，再绕着环走。

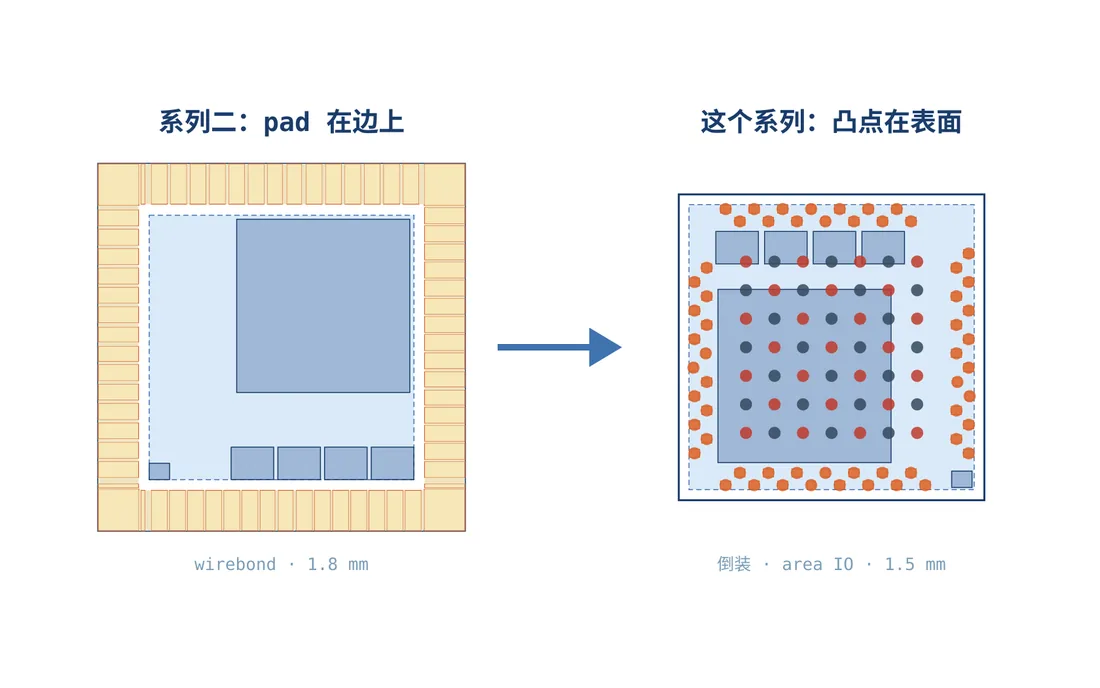

wirebond 芯片通过边缘上的线和封装沟通。倒装芯片则是把芯片翻过来、正面朝下放在焊料凸点上，由重布线层（RDL）把凸点连到电路。做法有两种：可以把凸点放在原来的 pad 环上，但这样环还在，面积也不变；或者把 IO 单元搬进芯片、放到凸点下面。这就是 area IO，也是我们要做的。
#2metal5 上面的一层
1:12在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
凸点要放在哪里？metal5 走的是芯片的电源网络。metal4 属于硬核：系列二里我们让核心不用 metal5，好让芯片拥有最上层。所以凸点需要自己的一层，在 metal5 上面。

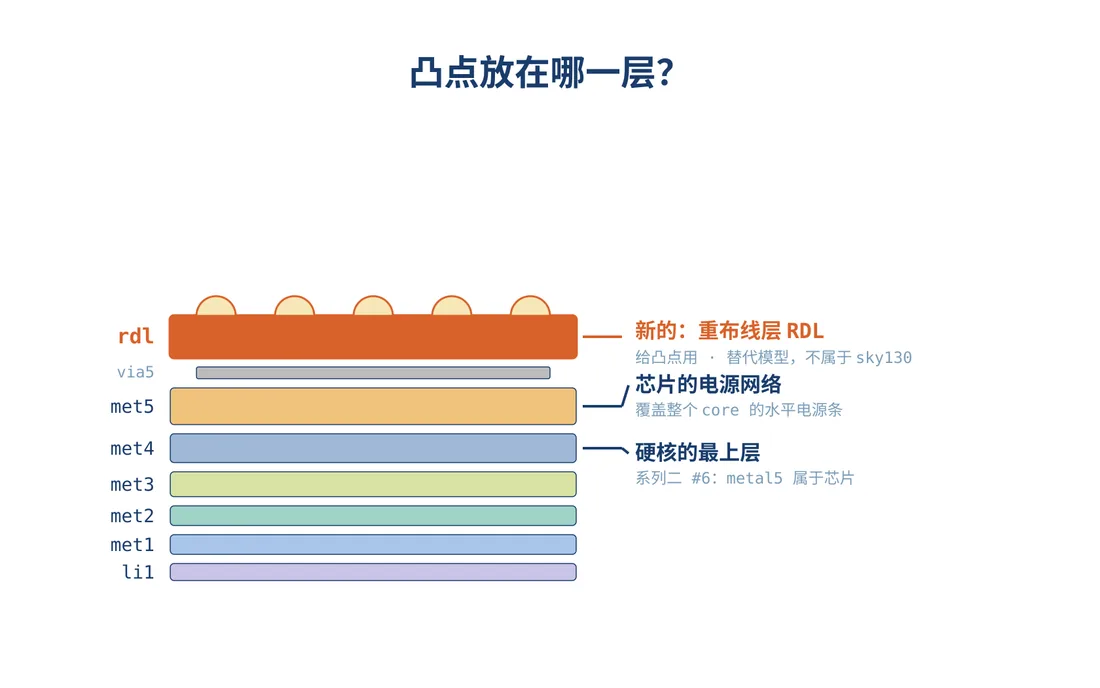

一个小脚本 gen_rdl_tech.py 把它加进 sky130 工艺 LEF 的一份副本：从 metal5 往上的 via5、一层 10 µm 厚、叫做 rdl 的金属，以及两者之间的 via 单元 M5RDL。原本的 sky130 文件不动。凸点是 rdl 上一个 60 µm 的八边形，只有一个 pin。新的层也需要在 RC 文件里给电阻值：IR 分析从这里读电阻，不是从 LEF，少了它就会失败。OpenROAD 读进来是 15 层。
#3area IO 单元
1:03在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
系列二的 IO 单元是 80 × 198 µm，电源是它两侧边上细细的 pin。它只能和其他 IO 单元并排，排成环才能用。

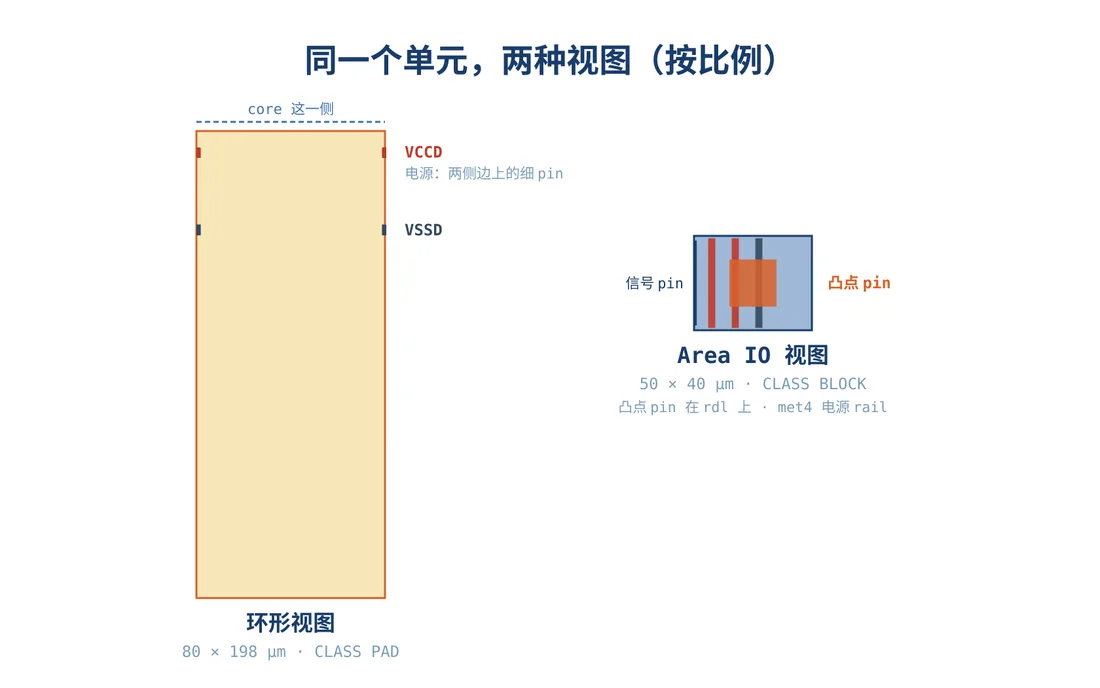

所以我们给同一个单元做第二种物理视图。名字和信号 pin 都一样，所以网表和时序库都不用改。但它是一个可以放在任何地方的小 block：50 × 40 µm，凸点 pin 在 rdl 上，core 电源是 metal4 的 rail，芯片的电源网络可以像接任何 macro 一样接到它。
没有建模的部分：3.3 V 的 IO 电源，以及 pad 的模拟部分。真正的 area IO 库会有这些；我们的是替代模型。另外还生成一个凸点 pin 放在 metal2 短线上的版本，签核提取时会用到。
第二部分：倒装芯片的 floorplan
#4没有 pad 环的新版本
1:04在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
倒装芯片是一个新的 build v02，和 wirebond 芯片并列，网表与约束都一样。设计变量改了：die 从 1.8 mm 改成 1.5 mm、替代工艺、凸点，以及用 area IO 单元取代环形单元。现在每个阶段都读这些变量，所以每个阶段都看得到新的层。
floorplan 多了两个 hook：macro 放置之前放 area IO，电源网络之后放凸点。pad 环的脚本拿掉了，core 电源环也不再找 pad。init 几秒钟就跑完，log 显示 15 层与新的 IO 视图。
#5凸点下面的 IO
1:34在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
每个 IO 单元都搬进芯片，靠近边缘，顺序和原来的环一样，每边两排、错开排列，这样凸点才放得下。然后在每个 IO 单元的凸点 pin 正上方放一个凸点。它们重叠，所以就连上了：信号不需要绕线。同一排的凸点相距 140 µm，两排之间至少 92 µm。
floorplan 大约跑两分钟。log 里放好了 58 个 IO 单元、58 个 IO 凸点，macro 放置工具把 58 个 IO 单元都当成固定的 macro，绕开它们。芯片有 64 个 macro，其中 58 个是 IO 单元，die 宽 1,500 µm。
第三部分：电源与 IR 压降
#6电源凸点与 IR 压降
2:06在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
电源凸点在 core 上方排成 7 × 7 的阵列，电源和地交替。每个凸点下面有一组 via 阵列，往下连到它自己那个 net 的 metal5 电源条：25 个电源凸点、24 个地凸点，大约 450 个 via。
现在电源和地都是真正的芯片端口，所以电源网络检查对两者都能做，而且两个都完全连通。wirebond 芯片连这样的检查都做不了，因为它没有电源端口。
placement 时，从 25 个电源凸点分析的 IR 压降，平均大约半毫伏（0.475 mV），最差 3.13 mV。那 wirebond 芯片呢？它的 log 写着 64 µV。上面那一行说明了原因：没有电源端口，所以工具自己编了一组凸点。这个数字从来就不是真的。
所以我们告诉工具，wirebond 芯片的电真正从哪里进来：两个 core 电源 pad。每个 pad 一行：core 环上的一个位置、一个大小，以及电压。同样的两个位置，建模两次：

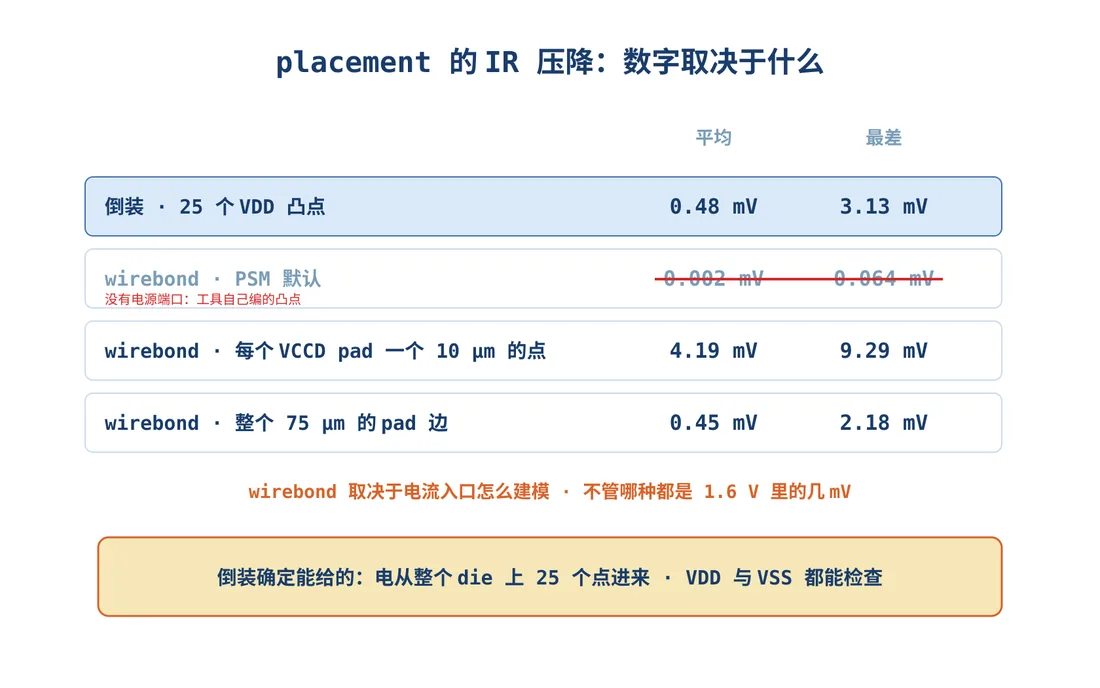

| wirebond 的电源入口 | 平均 | 最差 |
|---|---|---|
| 每个电源 pad 一个 10 µm 的点 | 4.19 mV | 9.29 mV |
| 整个 75 µm 的 pad 边 | 0.45 mV | 2.18 mV |
| 倒装芯片，25 个电源凸点 | 0.475 mV | 3.13 mV |
用 10 µm 的点，倒装芯片看起来好了九倍；用整个 pad 的边，优势就不见了。
所以 wirebond 的数字，主要反映的是你怎么建模电流的入口。真正的路径，经过 pad、环和 bond wire，两个模型里都没有。以这颗芯片的功耗，不管哪种都是 1.6 V 里的几毫伏。倒装芯片确定能给的是：电从整个 die 上的 25 个点进来，功耗变大时依然有效；而且电源和地都能检查。
第四部分：布局、绕线与签核
#7布局、CTS 与绕线
1:19在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
时钟树和第一次 hold 修复跟系列二一样，每个阶段不到一分钟。练习时这样还不够：绕线以后，真实的线让调试模块的 hold 少了大约三分之一纳秒（39 个端点 −0.330 ns）。
所以 route 阶段加了一个 hook。全局绕线一完成，就用绕好的线估计时序、修 hold，然后才做详细绕线。只修 hold：练习时在这个时候修 setup，会去追输出 pad 上一个错误的估计，还把详细绕线搞坏了。
route 大约跑十三分钟。log 里有 97 个 hold 端点、31 个 buffer，最差 hold 从 −0.539 ns 变成 +0.101 ns。postroute 大约半小时，finish 三分钟，最后剩 8 个 DRC 违规：这是示范，不是流片。finish 时红色的输出 pad 数字，和 wirebond 芯片在这个阶段一模一样；签核会好好检查这些路径。
#8签核与结论
2:16在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
签核从寄生参数提取开始，而 OpenRCX 在我们的替代层上崩溃了。更糟的是，这个阶段还显示零个错误；这已经记进 G2 的 bug 列表。在这个设计里，信号从来不经过 RDL 层，所以我们只提取 die 本身：在内存里拿掉凸点和 RDL 图形，用原本的 sky130 文件提取。凸点属于封装模型。这样提取四个 corner 不到一分钟。
OpenSTA 用和 wirebond 芯片同一个脚本，一个慢 corner、一个快 corner，各大约 15 秒。hold 满足。setup 在 226 个端点上差 1.61 ns，进到调试模块的存储器：和系列二一样，是 core 边界的路径。
同一个 IO 路径脚本在两颗芯片上，印出每个端口的 slack，以及路径在 core 里面的那一段。输入在倒装芯片上好了大约 2 ns。输出差了 2 到 2.5 ns，而且全部在 core 里面、pad 单元之前：是时钟和逻辑，不是 pad。原因我们还没有分离出来。每条 IO 路径都还有超过 10 ns 的 slack。
结论，以及还剩下什么

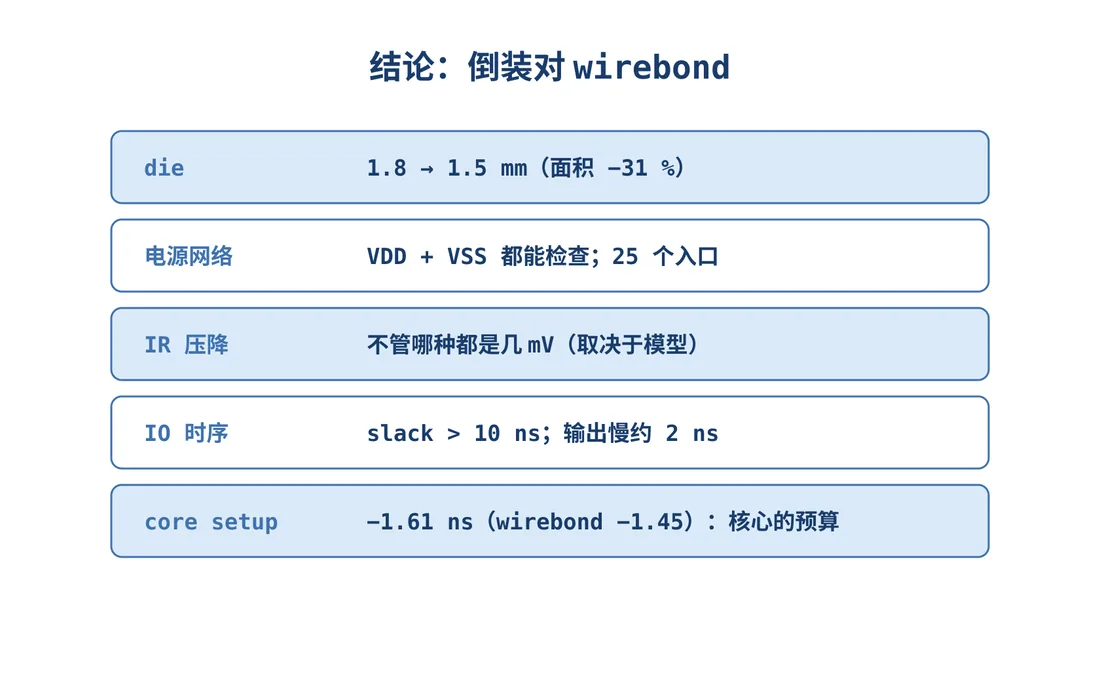

- 面积：少了 31 %，每边从 1.8 mm 变成 1.5 mm。
- 电源网络：电源和地都能检查，电从整个 die 上的 25 个点进来。
- IR 压降：在这个功耗下，不管哪种都是几毫伏，而且 wirebond 的数字取决于你怎么建模。
- IO 时序：每条 IO 路径都还有超过 10 ns 的 slack；输出慢了大约 2 ns，在 core 里面。
- core 时序：和之前一样的预算。
这个系列没有做的：视图是替代模型，没有 DRC、LVS 或 GDS；3.3 V 的 IO 电源没有建模；凸点与 RDL 的寄生参数没有提取；core 的 setup 遗留问题还在；还剩 8 个 DRC 违规。
