RISC-V SoC 實戰：從模組到晶片

模組不是晶片。在上一個系列 RISC-V 實戰：從 RTL 到簽核裡，我們把一個 RISC-V 核心——lowRISC 的 Ibex——當作單一模組，從 RTL 做到簽核。這個系列，我們圍繞這個核心做出一顆晶片：加上記憶體和周邊、一個 PLL、真正的 IO pad，核心本身則作為硬核 macro 放進去。然後在 G2 裡完成整顆晶片的合成、佈局繞線與簽核。

這篇文章是 13 集影片的文字版。每一節包含該集影片、背後的決定，以及跑出來的數據。所有檔案都在 G2_demo_sky130 專案裡。


設計	lowRISC Ibex Demo System：匯流排、RAM、GPIO、UART、SPI、PWM、計時器、JTAG 除錯
製程	SkyWater 130 nm（sky130 HD 標準單元）
工具	Yosys、OpenROAD、OpenRCX、OpenSTA，全部在 G2 裡執行
晶片	1.8 × 1.8 mm die、58 個 pad、6 個 macro（核心、4 個 RAM、PLL），加入 filler 後共 115,854 個實例
結果	hold 滿足；慢速 corner 的 setup 差 1.445 ns，即 24.1 MHz，目標是 25 MHz

第一部分：晶片的組成

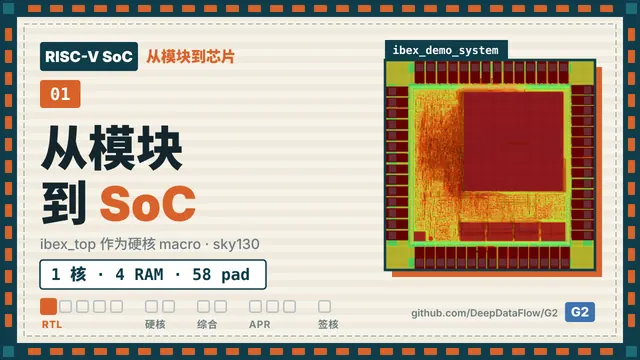

#1從模組到 SoC

2:07

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

這顆 SoC 是 lowRISC 的 Ibex Demo System：匯流排、RAM、GPIO、UART、SPI、PWM、計時器和 JTAG 除錯模組，圍繞一個 Ibex 核心。它原本是為 FPGA 寫的。其中有兩樣會改：u_top 是核心，u_ram 是 128 KiB 的雙埠記憶體。

在 G2 裡，SoC 是一個新模組 ibex_demo_system。名字用底線，因為 G2 把模組名當作合成和佈局繞線的頂層模組名，而 Verilog 的名字不能有減號。一次點選就建好 spec 頁面，以及這個模組在實作、腳本和設計資料管理器（DDM）裡的目錄。層級上，SoC 是第 0 層，系列一做好的核心是它裡面的第 1 層。

第一個 spec 欄位是速度：25 MHz。核心在慢速 corner 簽核到 25.56 MHz，SoC 不可能比它的核心更快。標準單元欄位會開啟模組的 stdcell.cfg，流程讀的就是這個檔案，合成時會再用到這一點。

#2雙埠 RAM macro

2:23

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

SoC 的 RAM 是 128 KiB、雙埠：一個埠給資料，一個給取指令。在 FPGA 上那是 block RAM；在晶片上它是一個記憶體 macro，而我們的元件庫裡只有核心指令快取用的單埠 RAM。

我們做了兩個決定。第一，16 KiB 對這個 demo 的軟體已經足夠，128 KiB 在 sky130 上會非常大。第二，生成器的雙埠 RAM 沒有位元組寫入遮罩，所以 32 位元記憶體由四個 8 位元寬的 macro 組成，一個位元組通道一個。

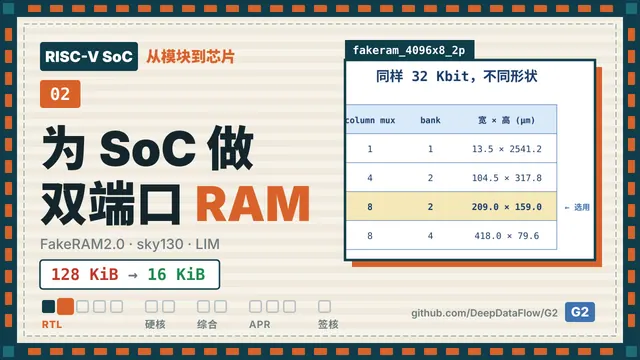

FakeRAM2.0 為一個並不存在的記憶體生成時序和版圖視圖，非常適合做流程。同樣的 32 Kbit 可以有完全不同的形狀：

同樣 32 Kbit 在四種 column mux 與 bank 設定下的形狀。mux 8、2 個 bank 得到 209 × 159 µm。

一定要看生成的模型。這個模型先暫存位址再讀陣列，資料晚兩個週期才出來。liberty 和我們的 RAM wrapper 都說是一個週期，所以換成一個週期的模型。liberty 只有一個典型 corner，專案有四個 corner，所以我們寫四份，表頭放對應的電壓和溫度；每份的時序都一樣，和系列一的 RAM 做法相同。

在 G2 的元件庫管理器（LIM）裡，操作順序很重要：先 Find、再 Build all、最後 Fill。Fill 靠建好的頁面把每個 liberty 對應到 corner，先跑 Fill 就什麼都對不上。結果是兩個埠，各有 12 位元位址、8 位元資料，時脈到資料 0.218 ns。

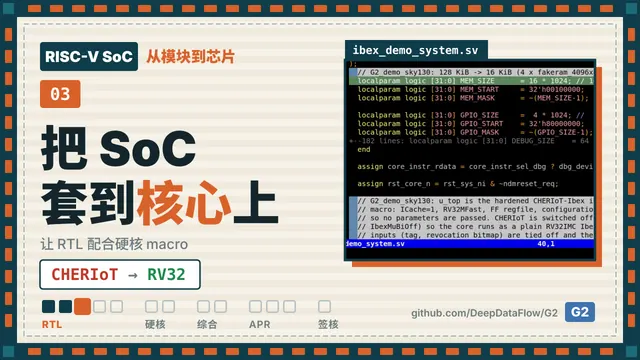

#3讓 SoC 配合硬核

2:04

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

SoC 的 RTL 以 rtl v01 放進 DDM，從 demo 儲存庫複製，原儲存庫保持不動。問題來了：我們在系列一硬化的核心是 CHERIoT 版本的 Ibex，埠和這顆 SoC 對不上。它多了 SoC 完全不認識的 CHERIoT 和 lockstep 埠，而 SoC 還傳了做好的 macro 無法接受的參數。

我們保留 macro，改 SoC：

關掉 CHERIoT，讓核心跑成普通的 32 位元 RISC-V。
多出來的輸入接常數，多出來的輸出懸空。
拿掉參數，SoC 得到的就是我們硬化時的配置。
RAM 縮小到 16 KiB，每一處修改都加了標記，方便以後找。

RAM wrapper 把 32 位元記憶體對應到四個位元組寬的 macro，每個位元組的寫使能就是它的遮罩位元。合成之前，先做一次快速的 elaboration 檢查，核心和 RAM 都當黑盒。少了一個選項，slang 就會停下來：除錯模組在宣告之前就用了一個訊號。模擬器放過它，slang 不放。加上選項後連結成功：一個核心、四個 RAM，埠名稱和寬度都和真正的 macro 吻合。

#4真實晶片的時脈

2:19

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

在 FPGA 板上，時脈從一個引腳進來。真正的晶片自己產生時脈：一個 10 MHz 的參考時脈、一個把它乘十的 PLL、一個降到 25 MHz 給核心用的除頻器，還有一個 bypass，PLL 不工作時晶片照樣能跑。

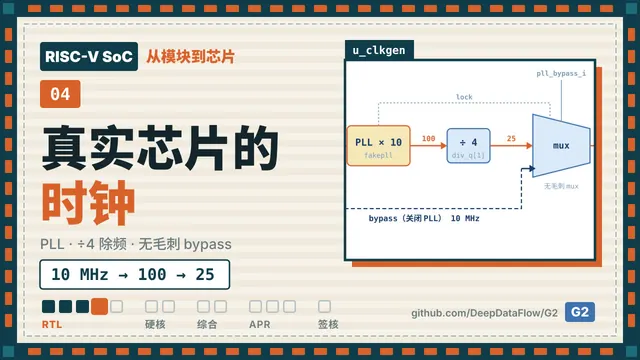

時脈架構：10 MHz 參考時脈 → PLL ×10 → ÷4 → 25 MHz，加上無毛刺 mux 與 bypass 路徑。

sky130 沒有我們能用的 PLL，所以像假 RAM 一樣做一個假 PLL：有看起來真實的版圖和時序視圖，裡面沒有電路。其中一個選擇是刻意的：參考時脈到輸出沒有時序弧。PLL 的輸出是一個新的時脈，約束會說明這一點。

時脈產生器 clkgen 是 rtl v02 裡需要小心的部分。一個兩位元計數器對 PLL 時脈除頻，最高位元就是 25 MHz 時脈。每個時脈有自己的時脈閘控，每個閘控的使能在自己的時脈域裡同步，而且要等另一個關掉才會開啟。重置之後先跑參考時脈，讓 PLL 鎖定。最後由重置同步器讓重置乾淨地釋放。

時脈變慢，SPI host 就出問題：25 MHz 除以 12.5 MHz 的 SPI 時脈，toggle 計數只剩一，計數器變成零位元。我們保持原來的比例，系統時脈的四分之一。還有三個要說清楚的地方：bypass 時 UART 的波特率不對；bypass 引腳只能在重置時改變；這個 PLL 只是替身。

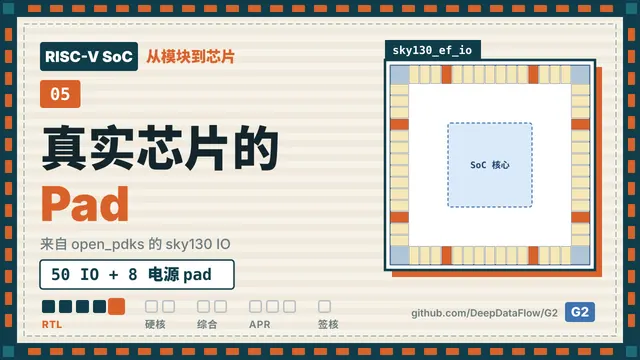

#5真實的 pad

2:41

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

晶片透過 pad 和電路板溝通。skywater-pdk 裡 sky130 的 IO 元件庫有版圖和 Verilog，卻沒有時序，沒有時序就不能合成，也不能簽核。open_pdks 會建出完整的一套，包括每一顆 Caravel 晶片都在用的 Efabless 包裝 pad，每個 corner 都有時序。LibreLane 的 pad 設定告訴我們，一個驗證過的 sky130 pad ring 用哪些單元：通用 IO pad、帶 ESD clamp 的核心電源與 IO 電源 pad、一個 corner 單元，以及填充 slice。

一個小安裝腳本把五個單元複製到 G2 的 PDK，每個單元都有我們四個 corner 的 liberty。在 LIM 裡每個單元一個條目，因為一個條目每個 corner 只能放一個 liberty。二十個 liberty 檔案全部對上。（這裡發現 LIM 的兩個小 bug：Fill 會跳過符號連結，以及頁面標題錯誤。）

rtl v03 的晶片頂層保留 SoC 的埠名稱，現在都是 bond pad：50 個訊號 pad、8 個電源 pad。pad wrapper 的高壓使能來自 pad 自己的 tie-high 和 tie-low 輸出，和 Caravel 的做法一樣。順便處理一件事：三個 128 位元組、用 flip-flop 做的 FIFO 幾乎佔了整顆晶片三分之二的 flip-flop，每個都縮成 16 個 entry。

58 個 pad 圍繞 SoC 核心。每個 pad 約 80 µm，每邊至少需要 1.6 mm：這顆晶片是 pad 受限的。

第二部分：把核心變成硬核 macro

#6讓模組成為合格的 macro

2:50

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

硬核模組有一條規則：頂層金屬歸上一層。 macro 的 abstract 視圖會擋住模組用到的每一層金屬。系列一的核心把 metal 5 用在電源網格和繞線上，所以整個 macro 在 metal 5 上都被封住了。晶片在 metal 5 上的電源 strap 到它邊緣就停了，我們練習時，晶片層級的電源檢查就報告核心的電源引腳沒有連接。核心會一直沒有電。

解決辦法是一個慣例：模組只用到 metal 4，晶片直接從 metal 5 在模組的 metal 4 電源引腳上打 via。我們把核心重跑成 build v03，系列一的 build 保持不動，腳本有三處修改：

訊號和時脈的繞線都只到 metal 4。
每個 stage 都讀這些設定，不只是 floorplan。
電源網格去掉 metal 5 的 strap。floorplan 腳本現在也會找設計自己的電源腳本，以及晶片會用到的 pad ring 腳本。

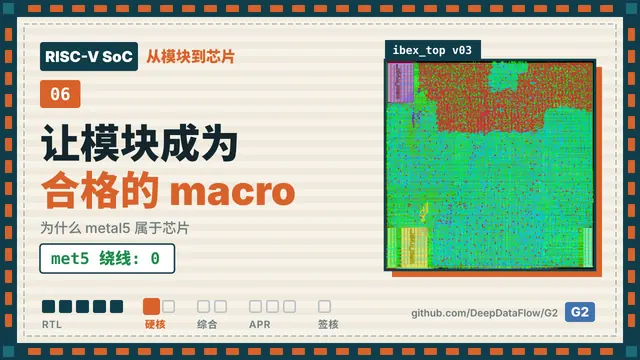

繞線花了十四分鐘，結果是 120 個違規，比之前少一點，還有我們要的那一行：metal 5 上的線長是 0 µm。post-route 和 finish 之後是 130 個違規，這是少一層金屬的代價，對 demo 來說沒問題。

#7從模組到硬核 macro

2:49

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

上一層設計需要硬核模組的三種視圖：寄生參數、每個 corner 的時序模型，以及 abstract 版圖。

寄生參數：OpenRCX 在一分鐘內完成新版圖四個 corner 的提取。

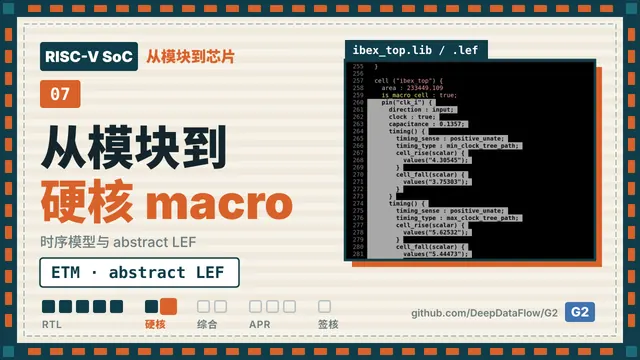

時序模型：OpenSTA 的 write_timing_model 把整個核心寫成一個單元：輸入上的 setup 和 hold 檢查、包含它自己時脈樹的時脈到輸出延遲，還有時脈樹延遲本身。原本的腳本讓每個 corner 的模型同名，corner 之間會衝突，所以我們用 corner 來命名。要注意：模型裡的面積是單元面積，不是 macro 的佔地面積。
abstract LEF：繞線器當作電源的 tie net 要改回訊號，不然會變成空的電源引腳。abstract 擋住模組用到的每一層，電源引腳只保留 metal 4。原始的 abstract 列出幾千個內部電源形狀，卻沒有把它們連起來的 via，到了上一層看起來就是浮空的。

結果是一個 850 × 850 µm 的 macro，930 個引腳，電源在 metal 4，metal 5 上什麼都沒有。各視圖也一致：LEF、網表和時序模型都是 928 個訊號位元。核心以硬核 IP 放進 LIM。兩個 corner 對上了，就是我們簽核過的那兩個；另外兩個沒有時序模型，不會用到。

第三部分：約束與合成

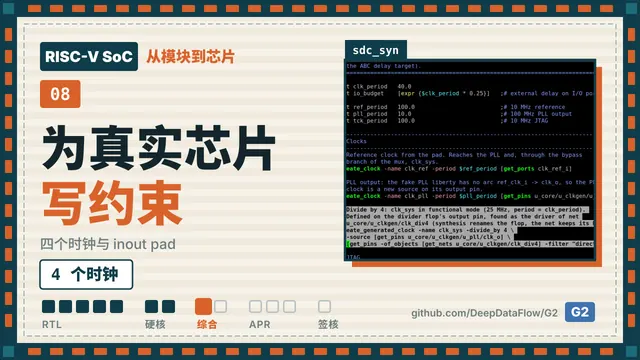

#8為真實晶片寫約束

2:14

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

合成約束 sdc_syn v01 由一個數字驅動：系統時脈 40 ns。總共有四個時脈。參考時脈在它的引腳上。PLL 輸出是定義在 PLL 輸出引腳上的新時脈，這就是假 PLL 沒有時序弧的原因。系統時脈從它生成，除以四：

create_clock -name clk_ref -period $ref_period [get_ports clk_ref_i]
create_clock -name clk_pll -period $pll_period [get_pins u_core/u_clkgen/u_pll/clk_o]
create_generated_clock -name clk_sys -divide_by 4 \
  -source [get_pins u_core/u_clkgen/u_pll/clk_o] \
  [get_pins -of_objects [get_nets u_core/u_clkgen/clk_div4] -filter "direction == output"]
create_clock -name clk_tck -period $tck_period [get_ports tck_i]

合成會改 flop 的名字，從 RTL 複製來的 flop 名稱在網表裡不會存在。net 會保留名字，所以我們找驅動除頻時脈 net 的那個引腳。JTAG 是自己的時脈；三組時脈彼此非同步，因為 mux 的控制訊號經過同步器。

功能模式下 PLL 是開的，而只對 bypass 引腳做 case analysis 是不夠的。bypass 時脈閘控的使能來自一個 flop，不是常數，所以參考時脈還是會漏到每個系統 flop 上：4,599 個引腳有兩個時脈。關掉 bypass 閘控的時脈弧之後，每個 flop 就只有一個時脈：

set_case_analysis 0 [get_ports pll_bypass_i]
set_disable_timing -from CLK -to GCLK [get_cells u_core/u_clkgen/u_icg_ref/icg]

現在每個埠都是 bond pad，是 inout，所以時序分析把每個 pad 同時看成輸入和輸出。pad 不用的方向給零延遲並排除，就不會意外留下沒有約束的路徑。輸出 pad 驅動 5 pF 的板級負載。

#9合成整顆晶片

2:19

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

晶片有一個新的實作 build：rtl v03 加上第 8 集的約束。G2 從 spec 收集元件庫，每個 corner 9 個：標準單元、RAM、核心的時序模型、PLL 和五個 pad 單元。它們來自 spec 的元件庫檔案，也就是編輯器寫的那些，所以前面要用編輯器。原本的 Yosys 腳本在 sky130 上用錯誤的名字統計 flop；系列一已經修好了，我們沿用它的腳本，包括時序驅動的那個。

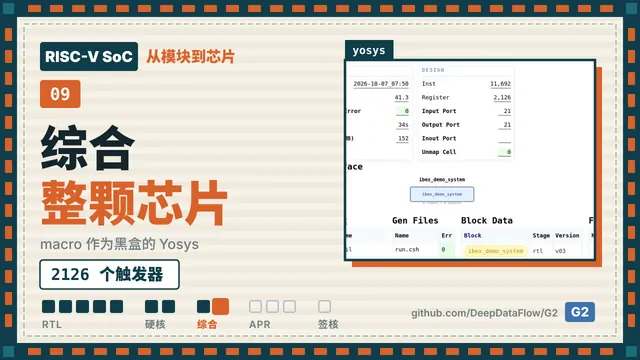

執行約 40 秒：沒有錯誤、沒有未映射的單元，11,692 個實例、2,126 個正反器，每個 macro 和 pad 都以黑盒出現在網表裡。接著讓約束對上網表。有 22 個沒有約束的端點，每一個都在預期之中：輸入 pad 不用的那一側，以及電源 pad。每個時脈都到達它該到的 flop。

佈局前的時序要如實解讀。系統時脈的 setup 是 −10.4 ns、重置 recovery 是 −21.4 ns，因為重置同步器完全沒有 buffer 就驅動了 1,316 個 flop，slew 是 40.9 ns。合成不會幫這條 net 加 buffer，placement 會。把這一條 net 排除，所有時脈都滿足時序。

第四部分：晶片的佈局繞線

#10pad ring 與晶片電源

2:35

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

佈局繞線的約束和合成的一樣，只改一處：板級訊號用 transition 驅動輸入 pad，不用標準單元，因為沒有標準單元能驅動 pad。die 是 1.8 mm 見方，core 是 1.3 mm。58 個 pad 每邊至少需要 1.6 mm，所以決定尺寸的是 pad，不是邏輯。

pad ring 腳本在 die 四周放 IO site，然後依序、等距放每一邊的 pad，再加上 corner、填充 slice、abutment，以及每個埠的 bond pad 端子。有一個順序很關鍵：先命名 pad 電源，再做 abutment。否則 abutment 會自己產生 ring net，電源 pad 永遠接不到核心電源，之後也沒有任何步驟能修正。

# 先連接 pad 電源（add_global_connection ...），然後：
global_connect
connect_by_abutment
place_io_terminals {*/PAD */VCCD_PAD */VSSD_PAD */VDDIO_PAD */VSSIO_PAD}

電源網格加上 pad 電源、接到電源 pad 的 core ring，以及延伸到 ring 的 stripe。少了 -extend_to_core_ring，stripe 會停在 ring 之前，整個核心網格都是浮空的。這兩個問題都是我們練習時吃過虧才發現的。

add_pdn_stripe -grid {grid} -layer {met5} -width {1.600} -pitch {27.200} -offset {13.600} -extend_to_core_ring
add_pdn_ring -grid {grid} -layers {met4 met5} -widths {10.0 10.0} -spacings {2.0 2.0} \
  -core_offsets {10.0 10.0} -connect_to_pads

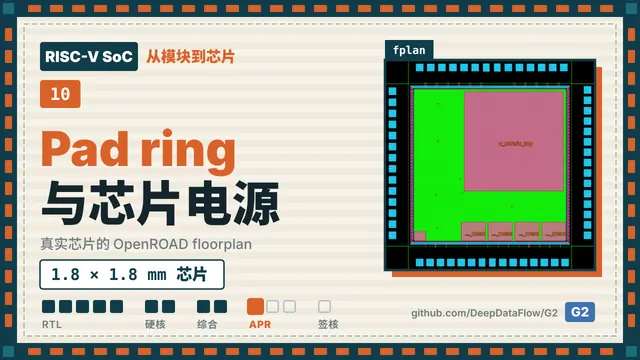

晶片 floorplan：58 個 pad 加上 corner 與 filler、core ring、右上方的 Ibex 核心，以及底部排成一行的四個 RAM。

這就是第 6 集的回報：32 條 metal 5 電源 strap 跨過核心，900 個 via 打到它的 metal 4 電源引腳上。

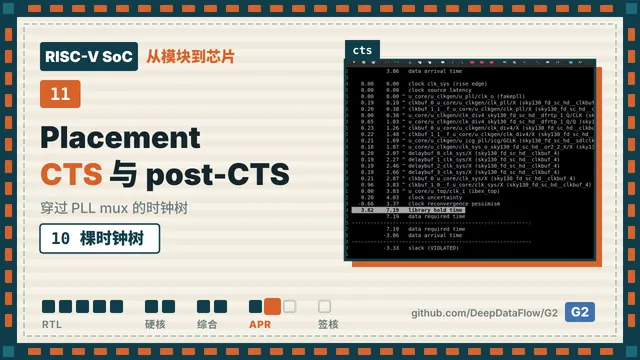

#11Placement、CTS 與 post-CTS

2:05

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

placement 之後電源檢查通過：電源上的每個形狀都連上了。練習時，直到網格接到 ring、核心空出 metal 5 之前，這個檢查一直失敗，所以前面要先做那些修正。

CTS 建了十棵時脈樹。系統時脈從無毛刺 mux 出來，到達九個 macro 時脈引腳和 1,892 個 flop；JTAG 有自己的時脈樹。

接著是層級設計的部分。核心的時序模型說，它自己的時脈樹在 macro 裡面又加了五奈秒以上：到引腳 3.8 ns，裡面再加 5.6 ns。核心裡的 flop 比 RAM 晚很多才看到時脈，結果在核心的輸入端出現 −3.3 ns 的 hold 違規。post-CTS 修復插入 317 個 hold buffer，修好所有 hold 違規，包括核心的。

剩下一個 setup 違規，在除頻器。除頻器自己的輸出現在是一條時脈樹 net，它經過這棵樹以 100 MHz 回授回自己的計數器。真正的設計會從另一個 flop 回授；我們記下來，繼續往前。

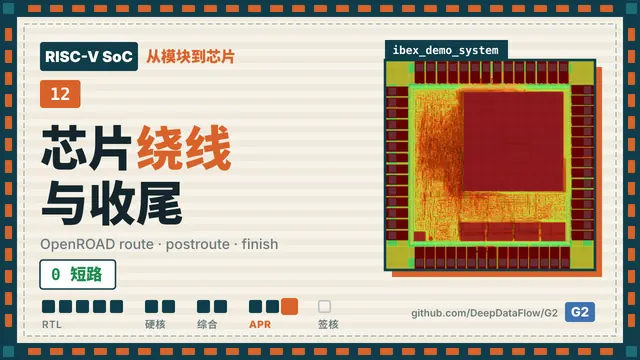

#12繞線與完成

0:54

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

整顆晶片繞線大約十分鐘，結果只有一個違規，線長 1.07 m、106,115 個 via。單獨的核心有 120 個：晶片的 core 有空間，而且 macro 上方的 metal 5 對晶片是開放的。post-route 清理和 finish（加入 filler，寫出最終網表和版圖）之後剩 2 個違規，沒有短路。finish 列印的時序還是理想時脈，真正的數字要到簽核才有。

繞線擁塞圖：擠在核心、RAM 與 pad 之間的 SoC 邏輯。第二輪 floorplan 就要從這裡開始。

第五部分：簽核

#13晶片簽核

2:56

在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

簽核從真實連線開始：OpenRCX 用 18 秒提取四個 corner。簽核約束使用傳播時脈，讓真實的時脈樹算進去，uncertainty 也更小，因為 skew 已經不用猜了。

有一節只有帶真實 pad 的晶片才需要。pad 的時序取決於它的驅動模式。我們的 RTL 把那些引腳接成常數，但經過的是沒有驅動的 net，時序分析看不到它們的值，就假設最慢的模式。沒有 pad 模式時，輸出 pad 要 120 ns，晶片差了 102 ns；加上之後只要 6.9 ns，還有 12.2 ns 的餘量。

接著用 OpenSTA 分析整顆晶片：核心是它的時序模型，每個 pad、RAM 和 PLL 都來自 LIM。合併後的結果：

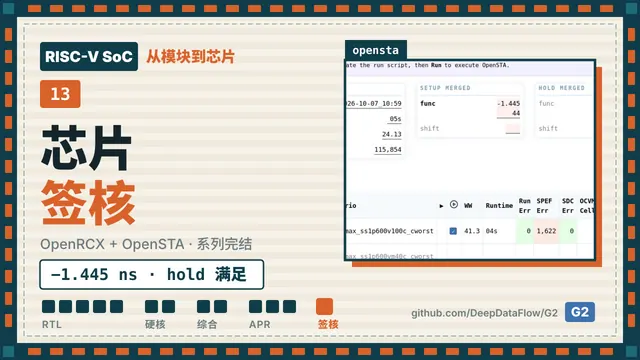

合併後的簽核結果：慢速 corner 有 44 個端點 setup −1.445 ns；快速 corner 的 hold 滿足。

最差路徑正是這個系列的一課。時脈在 7.8 ns 到達核心。核心的時序模型說，它的資料位址在 27.9 ns 之後才出來：它自己的時脈樹加上它的邏輯。這樣 SoC 只剩大約 12 ns 給匯流排和除錯記憶體，而它需要 13.5 ns。用模組搭晶片時，每個模組的輸出時序都是晶片必須接受的預算。晶片跑在約 24.1 MHz，而不是 25 MHz。

我們做了什麼，還剩下什麼

從系列一的一個核心，到一顆晶片：雙埠 RAM、帶安全 bypass 的 PLL、58 個真實 pad、為晶片留出空間的硬核 macro、合成、佈局繞線與簽核。全部在 G2 裡完成，每一次交接都經過設計資料管理器和元件庫管理器。

遺留問題，以及從哪裡著手：

核心邊界 setup −1.45 ns。這是核心 clock-to-output 的預算；下一步是更快的核心，或在匯流排邊界加暫存器。
輸出 pad 的 slew。pad 的 transition 表不區分模式，這是元件庫建模的限制。
PLL 支路上偏小的時脈閘控（max capacitance）。
100 MHz 時脈域裡除頻器的回授。
兩個 DRC 違規，而且這個系列不做 DRC、LVS 或 GDS 簽核。

觀看與動手

影片：Bilibili 合集（中文）與 YouTube 播放清單（英文）。
本系列使用的核心：RISC-V 實戰：從 RTL 到簽核。
下一個系列：RISC-V 覆晶實戰：從焊墊到凸塊，拿掉 pad ring，把這顆 wirebond 晶片和覆晶版本做比較。
專案：G2_demo_sky130。G2 本身有免費的社群版。
關於 G2 或自己跑流程的問題：support@deepdataflow.com。授權與合作：sales@deepdataflow.com。
