RISC-V 实战：从 RTL 到签核

同样的 RTL、同样的约束、两套综合脚本：一个时序差了 16 ns，另一个满足时序。这个系列就从这里开始。我们把一个真实的 RISC-V 核心——打开指令缓存的 lowRISC Ibex——在 SkyWater 130 nm 上从 RTL 做到签核，只用 G2 里的开源工具：Yosys 做综合、OpenROAD 做布局布线、OpenRCX 提取寄生参数、OpenSTA 签核。

这篇文章是 12 集视频的文字版。每一节包含该集视频、背后的决定，以及跑出来的数据。所有内容都来自 GitHub 上的 G2_demo_sky130 项目：把它克隆到你的工作区，运行 make setup，项目就出现了。

第一部分：综合

#1Yosys 综合：从 RTL 到第一份网表

▶4:07

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

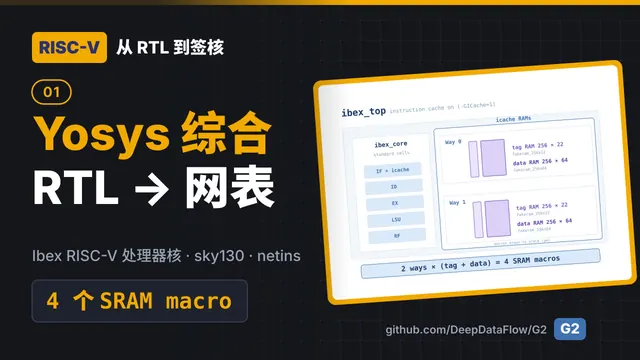

我们的模块是 ibex_top，也就是 lowRISC 的 Ibex RISC-V 处理器核。它的 spec 绑定了 sky130 的标准单元库和两种存储器 macro。打开指令缓存以后，Ibex 有两路，每一路各有一个 tag RAM 和一个 data RAM，一共四个 SRAM macro，比只有标准单元的设计更接近真实的芯片。存储器和其他库一样放在 G2 的库管理器（LIM）里，每个都有一个 LEF 和四个时序 corner，而且随项目一起提供，用标准的 G2 安装包就能运行。

RTL 在 DDM 里是 rtl v01。文件列表的第一行 -GICache=1 设定了配置，上游的 RTL 本身没有任何修改。剩下的由一个小小的 sky130 工艺层完成：Ibex 需要一个通用的单端口 RAM，sky130 版本把每一种 RAM 尺寸映射到一个真实的 macro。时钟门控使用库里真实的集成门控时钟单元，而不是综合工具无法映射的锁存器。所有 sky130 专用的文件都放在一个文件夹里，其他文件和上游完全一致。

v01 用的是基础脚本：先做通用综合，再以面积为目标映射到单元库，完全没有时序信息。运行大约 20 秒：没有未映射的单元，约 2,400 个寄存器，四个 macro。网表以 syn v01 签入 DDM，之后任何一步都能按版本取用。

在做任何时序分析之前，先用 G2 的 netins 工具看看网表里有什么，结果报告了 1,800 个 macro。分类器不认识 sky130 的单元名称，所以触发器、几个四输入门、存储器和时钟门控全被归成了 macro。这不需要等 G2 出新版本。规则就放在一个纯文本文件 mapping.cfg 里：一个模式、一个冒号、一个类别，第一个匹配的规则生效。

__a4 : Compound
__o4 : Compound
__df : Seq-FF
__sdlclkp : ICG
^fakeram : Memory

重新运行，网表就和预期一致了：2,395 个触发器、四个存储器、一个时钟门控。netins 还会根据它找到的端口写出一份初始 SDC：一个时钟，以及每个端口上的默认延迟。这只是骨架，不是真正的约束。

#2时序驱动的综合，用数据做选择

▶4:01

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

骨架变成真正的约束。时钟在慢速 corner 下是 40 ns。输入和输出各给周期的四分之一作为外部预算，驱动单元和负载让边界更真实，测试模式关闭，静态配置引脚和复位不做时序分析。约束以 sdc_syn v01 放进 DDM；sdc_signoff_func v01 目前用同样的约束，版图完成后再出第二版。

问题来了：Yosys 不能针对 SDC 做优化。新版本能解析 SDC，但只是用来保留里面引用到的对象。Yosys 有的是 ABC 的延迟目标 -D，以及一个只含驱动单元和负载的约束文件。陷阱在这里：我们只用 -D，得到的网表一个字节都没变。只有同时给 ABC -constr，它才会插 buffer、调整门的尺寸。

所以进阶脚本直接从 SDC 读数字：周期减掉 IO 预算、再减掉 uncertainty，给 ABC 的就是 29 ns。驱动单元和负载也来自同一个文件，只有一个数据来源。它还打开了 Booth 乘法器。日志确认 ABC 拿到了 29,000 ps 和 buf_2 驱动单元。

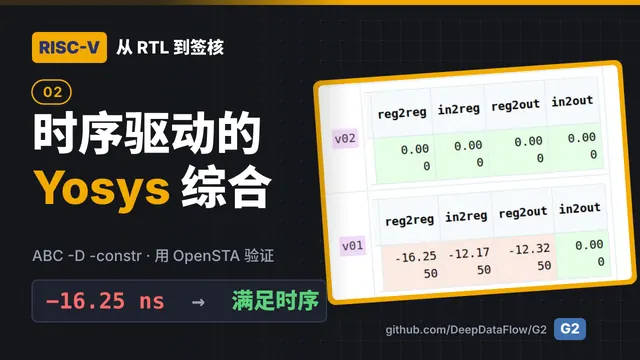

接着用 OpenSTA 评估两份网表，同样的 scenario、同样的 SDC，只有网表不同。

基础版为什么失败？它的最差路径上，一个触发器通过最小尺寸的输出驱动 259 个引脚：单一一级就花了将近 12 ns。这正是插 buffer 要解决的。多 5% 的单元换来 23 ns 的 slack：v02 交给 OpenROAD。这些是布局前的数字，理想时钟、没有连线，而且 v02 还有 slew 违规，布局布线会修好。

第二部分：OpenROAD，一集一个阶段

#3把网表带进 OpenROAD

▶3:58

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

布局布线需要自己的约束。第一轮的 sdc_apr_func v01 就是综合约束：40 ns，带 uncertainty 的理想时钟，后面的阶段再换成真实的时钟树。在 G2 里检出 OpenROAD 会得到八个阶段，从 init 到 finish，每个阶段的 DDM 视图都列出它的输入。

init 脚本读入工艺和单元的 LEF（包括两个 SRAM），从 MMMC 文件按 corner 加载时序库，读入并链接网表，再读入 SDC。这里改了一处：我们的网表是层级式的，而 OpenROAD 的层级链接模式还标着开发中，所以我们用扁平方式链接。

link_design $blkname    ;# 原本是：link_design -hier $blkname

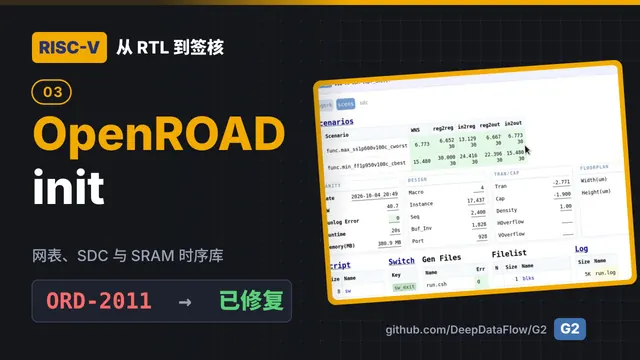

运行 20 秒，没有错误，但要看警告：ORD-2011，两个 SRAM 有 LEF 却没有 liberty。OpenROAD 能放置它们，却不能对它们做时序分析。这个版本的生成器只列出标准单元库（下个版本已修正），所以我们手动加上存储器的库，慢速和快速 corner 各一个，而且不要再按 Gen，否则会覆盖这个文件。之后每个阶段都读这个文件，修一次就涵盖整个流程。

修正之后，慢速 corner 下各路径组的最差 slack 和第 2 集的 OpenSTA 完全一样，reg2reg +6.652 ns：同样的网表、同样的 SDC、同样的库。四个 macro、17,400 个实例，以及综合加入的 1,800 个 buffer 和反相器。transition 和电容还有违规，placement 会修好。

#4Floorplan：die、SRAM macro 与电源网格

▶2:23

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

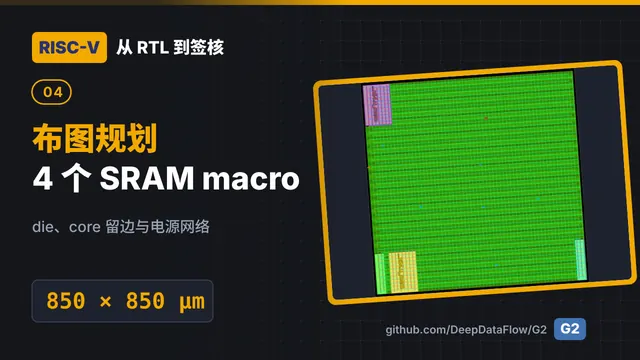

floorplan 脚本建立 die 和 core、铺设绕线轨道、移除综合加入的 buffer（OpenROAD 会根据真实的布局重新插入）、以 20 µm 的 halo 放置四个 SRAM、插入 tap cell，然后建立电源网格。

原本 die 和 core 一样大，都是 850 µm，没有留边。这样 SRAM 会紧贴 die 的边缘，也就是 IO 引脚的位置：引脚压在 macro 上，绕线时就会短路，电源环也会超出 die。我们留了 10 µm，core 是 830 µm。

时序是故意变红的：移除综合的 1,494 个 buffer 之后 reg2reg 是 −14.7 ns，长线用很小的单元驱动大负载。这个阶段加了 8,568 个 tap cell；buffer 和反相器从 1,800 个降到 334 个；利用率是 850 µm die 的 31%。

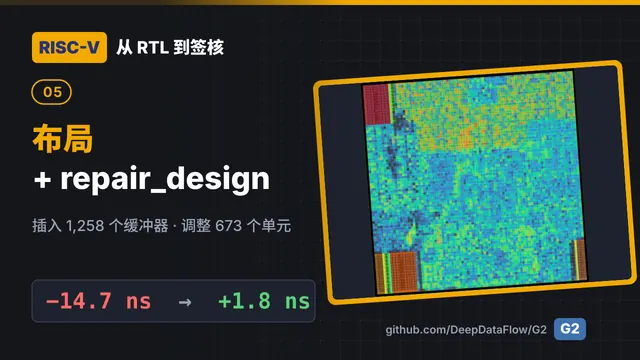

#5Placement 与设计修复

▶2:35

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

placement 先做一次忽略引脚的粗略全局布局，把引脚放到它连接的逻辑旁边，再考虑绕线拥塞重新布局一次。接着估算连线，运行 repair_design，通过插 buffer 和调整尺寸修好所有 slew、电容和扇出违规，最后把每个单元合法化到行上。大约一分钟。

repair_design 找到 710 个 slew 违规和 235 个电容违规，插入 1,258 个 buffer，调整了 673 个单元的尺寸。用真实的布局连线，时序回来了：reg2reg +1.820 ns，reg2out 差 0.63 ns，post-CTS 会修好。transition 和电容都没有违规了，利用率 34%。

拥塞估算在寄存器堆上方、以及左侧 SRAM 旁边的窄通道最热。这个通道到绕线时还会再出现。

#6时钟树综合：零错误，却没有时钟树

▶2:34

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

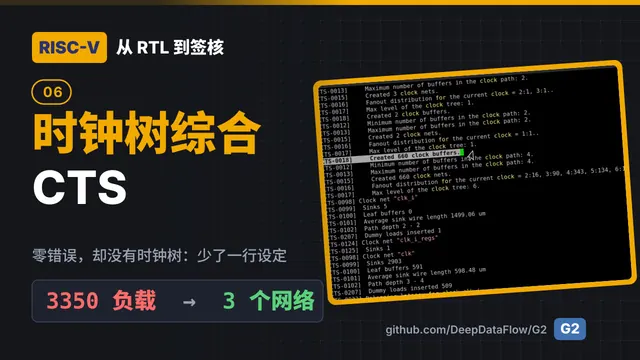

CTS 把时钟反相器复制到负载旁边，只用一种 buffer clkbuf_4 建树，修正从时钟引脚到树根的长线，再把新的 buffer 合法化。第一次运行报告没有错误。但日志说时钟连线的电阻和电容都是零，接着 CTS 以为时钟有 3,350 个 macro 负载，还跳过了几百条复制出来的线，时钟门控单元后面根本没有建出时钟树。

placement 阶段设定过连线 RC，但这个设定不会存进数据库，而 CTS 脚本又没有重新设定。加三行、和 placement 用的一样，就修好了：

source $fvar(layer_rc)
set_wire_rc -signal -layer $wire_rc_layer
set_wire_rc -clock -layer $wire_rc_layer_clk

现在 CTS 找到三个时钟网络：一个从时钟引脚驱动四个 SRAM 和时钟门控单元；一个是没有门控的触发器；还有 core clock gate 后面的门控时钟，几乎包含了所有寄存器，放了 660 个 buffer。修正之前，这个时钟域根本没有时钟树，2,400 个触发器挂在一条没有缓冲的线上，而这个阶段照样报告零错误。要看日志，不能只看错误数。

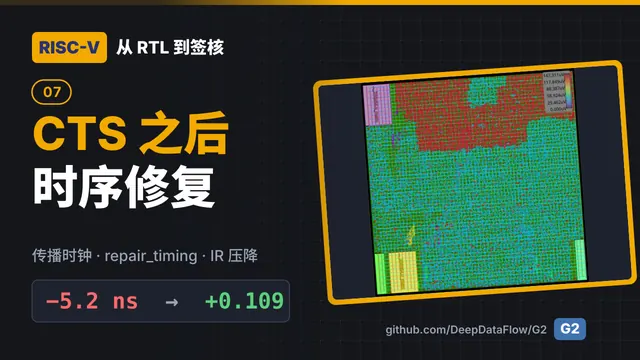

#7Post-CTS 时序修复

▶2:17

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

CTS 之后，时序才是真的。时钟从理想改成传播时钟，每个触发器看到的都是经过时钟树的真实到达时间。接着 repair_timing 通过调整尺寸和插 buffer 修正 setup 与 hold，再对电源网格做一次静态 IR drop 检查。

用了真实时钟，有 17 个端点 setup 不过：时钟树增加了大约 4 ns 的延迟，吃掉了输出预算。repair_timing 用八个 buffer 全部修好，从 −5.2 ns 到 +0.109 ns，hold 也满足。有一条 net 超出 slew 限值 160 ps；真正流片时，我们会在 CTS 之后再跑一次 repair_design。静态 IR drop 最差 147 µV，约为 1.6 V 的 0.01%：对这个设计来说电源网格非常充裕。

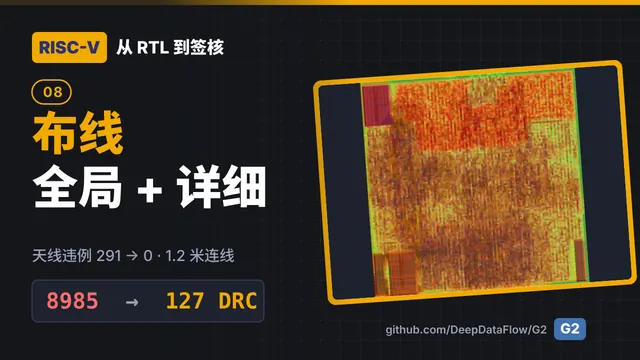

#8全局与详细绕线

▶2:01

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

绕线先把常数 tie net 标为特殊线让绕线器跳过，为每个单元引脚找到合法的接入方式，在粗网格上规划每条 net，最多再跑一百轮来消除拥塞，修复天线效应，然后用十轮详细绕线画出真正的金属。它在后台运行大约 16 分钟（运行时间卡片显示一个半小时，那是八个线程加起来的时间）。

全局绕线结束时 overflow 为零，天线修复把 291 个违规降到零，详细绕线从 8,985 个违规降到 127 个。

这个阶段的时序表可以先跳过：route 的报告又回到理想时钟，不是真正的数字。签核才是。

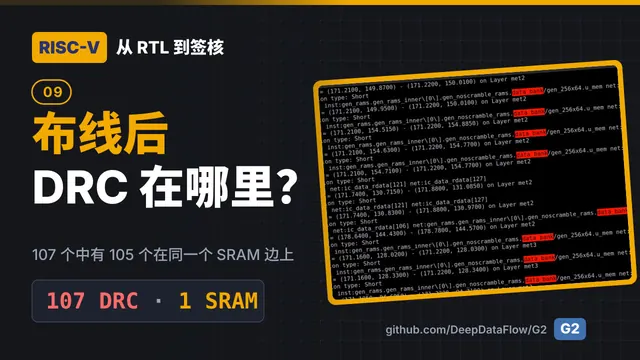

#9绕线后清理与 DRC

▶1:51

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

post-route 修复天线、重新计算引脚接入、再跑五轮详细绕线和一个天线修复循环，最后用独立的 DRC 检查收尾。大约六分钟，剩下 107 个违规，其中 62 个是短路。绕线器自己的计数忽高忽低，而且包含重复；DRC 卡片的数字来自最后那次独立检查。

几乎全部——107 个里有 105 个——都在同一个 SRAM，也就是指令缓存的一个 data bank，以及紧邻它的 net 上，位于 metal 2 和 3。这个 SRAM 的 140 个信号引脚全在 metal 3 的同一条边上，标准单元又紧紧贴着这条边，绕线器根本没有空间接进引脚。多跑几轮绕线修不好，要改 floorplan。

#10Finish：完整的芯片，以及还剩下什么

▶2:48

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

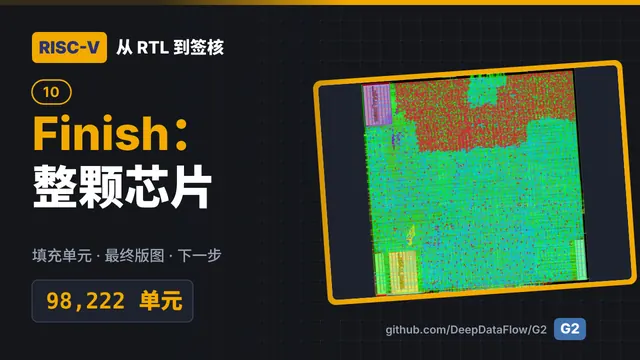

finish 用 filler 单元填满行上的空隙，再检查一次布局合法性和 DRC，做 IR 分析，写出 DEF、网表和数据库。提取寄生参数的那几行被注释掉了，所以这里不产生 SPEF，交给 OpenRCX。结果是 98,222 个实例，其中 70,818 个是 filler；DRC 和 post-route 一样是 107 个（finish 不会重新绕线）；IR drop 最差约 0.11 mV。

从 init 到 finish，每个阶段都在 G2 的同一个页面上，各有日志、报告、卡片和图片，而且每个阶段都签入了 DDM。改了一个脚本，就从那个阶段重跑，和这次的结果比较。

第三部分：签核

#11用 OpenRCX 提取寄生参数

▶2:16

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

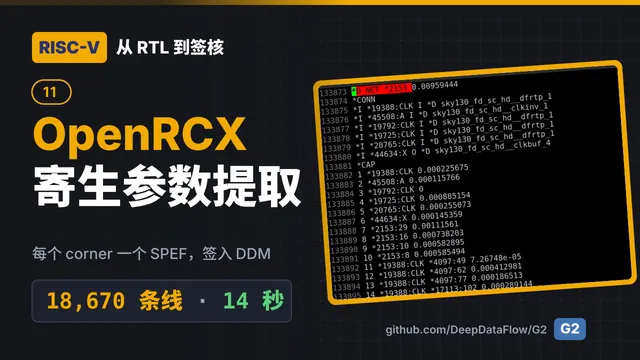

签核时序需要真实的连线：每条已绕线 net 的电阻和电容。在 G2 的流程页面里，OpenRCX 就在 OpenROAD 旁边。它的脚本读入完成的数据库（apr_finish v02），对项目要求的每个 corner——从低温到高温共四个——用 PDK spec 里该 corner 的规则文件提取并写出一个 SPEF。

运行 14 秒，没有错误：18,670 条 net、111,215 个电阻、206,593 个耦合电容。四个 SPEF 文件大小相同，这很诚实：sky130 开放的规则文件只有一个 RC 模型，所以每个 corner 得到的数字都一样。量产用的 PDK 会为每个 corner 提供规则文件，而流程本来就为每个 corner 产生一个 SPEF，所以只需要换文件。SPEF 签入和版图相同的 DDM 版本，现在 apr_finish v02 带着它的网表、DEF 和寄生参数。

#12用 OpenSTA 做绕线后签核

▶5:03

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

第 2 集我们用 OpenSTA 评估网表时，是理想时钟、没有连线。现在同样的 OpenSTA 拿到真实的版图。签核 SDC 出第二版，有三处修改：传播时钟，让 OpenSTA 跟着真实的时钟树走；更小的 uncertainty，setup 从 1 ns 降到 0.5、hold 从 0.2 降到 0.1，因为 skew 现在是测量出来的；去掉 clock transition，因为真实的 slew 来自时钟树。

把 OpenSTA 指向 apr_finish v02 和它的 SPEF。运行之前还有一个修正：原本的脚本只检查 setup，所以 hold 卡片永远显示零，不管通过与否。我们让它跟着 scenario 走：max corner 查 setup，min corner 查 hold。然后用 Merge 汇总两个 corner。

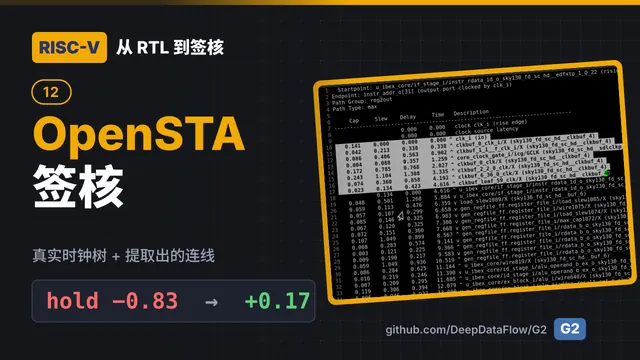

setup：reg2reg、in2reg 和 in2out 都通过。reg2out 在 8 个地址位上差 1.74 ns。沿着时钟看：它从端口进来，经过两个 buffer、时钟门控，再经过四级时钟树，在慢速 corner 下到达触发器时已经晚了 4.6 ns。可是输出预算还是 10 ns，是从端口上的理想时钟算起的，这 4.6 ns 就直接从预算里扣掉了。这要和负责 SoC 的人讨论：用考虑时钟延迟的 output delay，或者把地址路径做得更快。（915 个“SPEF 错误”是没有负载的 net，五个缺少的库单元是没有时序的 filler 和 tap cell。）

hold 在快速 corner 全部通过，最紧的一对还有 0.17 ns 余量。第 10 集绕线之后 hold 差了 0.83 ns，但那个数字来自估算的连线。用提取出来的连线，hold 是通过的。这就是为什么签核要用提取结果，而不是估算。还剩一个 slew 违规：2.2 ns，限值 1.5 ns。

我们做了什么，还剩下什么

从 RTL 到签核，全部用开源工具、全部在 G2 里。DDM 里有整颗芯片：RTL、约束、两个综合版本、每个布局布线阶段、寄生参数，以及两版签核 SDC。每一步都从那里取得输入。

遗留问题，以及从哪里着手。每一项都只要改一个脚本或一个 SDC，再从那一步重跑：

• 输出预算 −1.74 ns。要和 SoC 一起商定的约束：考虑时钟延迟的 output delay，或者更快的地址路径。
• 一个 slew 违规。在 CTS 之后再跑一次 repair_design。
• 一个 SRAM 引脚边上的 107 个 DRC。在 floorplan 里给 macro 更宽的 halo，或者手动摆放。
• route 阶段的时序表用的是理想时钟。在读入 SDC 之后设定传播时钟。
• 所有 corner 只有一个 RC 模型。量产 PDK 会解决。
