用开源工具和 AI 助手跑一颗百万单元 SoC，由 G2 组织

开源芯片工具通常只在小设计上展示：一个 GCD 模块、一个 UART、一颗小的 RISC-V 核心。这些 demo 证明工具能用，却没有说明要在真实系统芯片的规模上跑一个项目需要什么：几十个模块、一跑就是一天的运行、失败的尝试、在工具和人之间流动的设计数据，以及一周之后还得有人讲得清楚的决定。

后面这一部分，正是我们的流程管理器 G2 要解决的。为了在真实的东西上测试它，我们找来一颗真实的 SoC。

OpenTitan Earlgrey 是一颗开源、安全级的 RISC-V SoC：在 SkyWater 130 nm 上大约 113 万个标准单元，23 块存储器、70 个信号 pad、几个加密引擎、一个 CPU 核心和一个大数加速器。我们只用开源 EDA 工具（Yosys、OpenROAD、OpenRCX、OpenSTA），把它从 RTL 做到一颗完成绕线、提取了寄生参数、并做了签核式静态时序分析的芯片。每一次运行、每一个输入和每一个决定都经过 G2，而 Anthropic 的 AI 编程助手 Claude Code 在 G2 的规则之内完成了大部分动手的工作。

这第一篇把整个过程放在一起。系列的其余几篇再逐一深入。

2:32

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

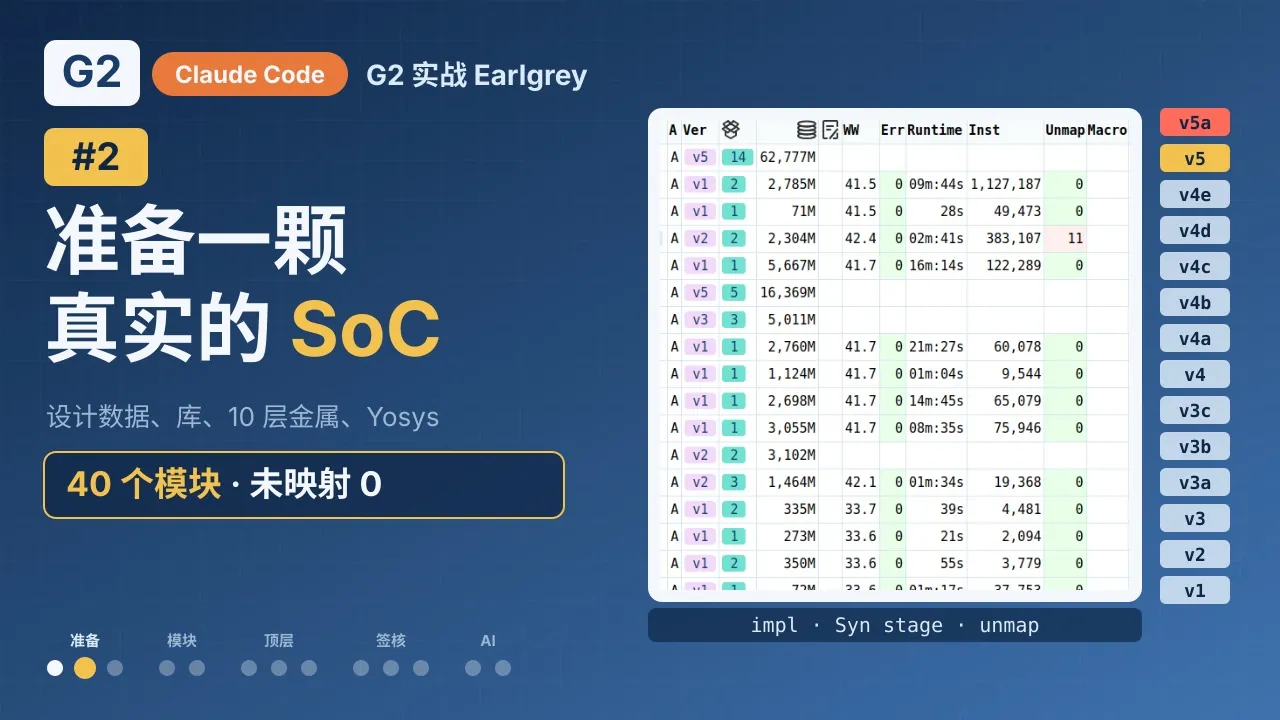

3:13

在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

最后的结果

14 个芯片版本每次运行都保留，没有覆盖，每个都能追溯到它的输入

101 个决定七天里写下来，附上时间和原因

9 个模块、11 个实例由下而上硬化，作为 G2 库里的硬 macro 复用

24.7 h → 2.8 h芯片布局，扁平 vs 层次化

1.22M → 34.6K顶层全局绕线溢出，第一次检查 vs 最终 floorplan

24,531 → 8没有寄生参数的时钟 buffer，在两个 OpenROAD 修正提交上游之后

五个步骤

扁平碰壁。 全部 40 个模块都用 Yosys 和 yosys-slang 干净地完成综合。接着扁平芯片的布局花了 24.7 小时，其中 22.5 小时是单线程的时序修复，结果到处都拥挤，reg2reg setup slack 是 −164 ns。它不可能绕得通。
层次化，就像芯片团队的做法。 我们由下而上硬化了九个模块：otbn、Ibex 核心、kmac、aes、entropy_src、flash 和 RRAM 控制器、RRAM 阵列，以及 i2c（用了三次）。每个模块都在 G2 里走过 floorplan、布局、CTS 和绕线，用芯片时钟重新分析时序，再变成 IP：抽象 LEF、两个 corner 的时序模型和一个 black box stub，登记在 G2 的库管理里。顶层综合和 OpenROAD 再把它们当作硬 macro 使用。层次化的布局只花了 2.8 小时，而不是 24.7 小时。
靠数据让顶层绕得通。 顶层第一次全局绕线显示有 122 万条走线溢出。调低一个 GRT 降额、加大 die 有帮助（v4 是 176,749），但还不够。我们没有用猜的，而是追查溢出从哪里来（87% 在两个模块上方；最大的单一原因是密钥管理器的逻辑挤在一条通道里），做了一个模块摆放的快速假设分析模型，用很短的全局布局运行检查候选方案，最后才跑真正的流程。版本 v5 落在 34,639，接近最大模块还能绕通的程度。
在独立工具里做签核时序，找到两个 OpenROAD 的 bug。 和业界一样，我们不拿布局布线工具自己的时序当签核。我们用 OpenRCX 提取寄生参数，再用独立的 OpenSTA 读取写出来的网表和 SPEF。这揭露了两个只在层次化流程里才出现的 bug：write_spef 丢掉了 CTS 在子模块里建立的对象的模块路径；CTS 把 dummy load 放错了模块，让网表里 13,566 条时钟 net 被拆开。我们把两个 bug 都追到源代码，加上回归测试修好，在芯片上验证，并提交到上游（OpenROAD issue #11839/#11840、PR #11841/#11842，仍在审查中）。
检查我们自己的工作。 工具升级之后，我们对最终的芯片做了两项检查。电源网络检查发现核心电源没有连到 pad 环，这是一个一直藏到那时的真正 PDN 错误。寄生参数探测则显示，73,824 个没有 SPEF 数据的驱动端里，只有 120 个真的驱动着东西。一个是坏消息，一个是好消息，两个都已经记录下来。

各芯片版本的顶层全局绕线溢出。浅色的柱子是很短的 floorplan 检查（只做全局布局），用来在花好几个小时跑完整流程之前先选出候选方案。

同一比例下的九个硬化模块。最大的逻辑模块 otbn 是 3 × 3 mm；RRAM 和 flash 的替身大部分是存储器。

G2 怎么让它保持可控

手动做一次是可能的；再做一次，或事后把它讲清楚，就不可能了。有五件事起了关键作用：

每次改动的运行都建一个新版本。 芯片一共有 14 个版本（v1 到 v5a）。没有任何东西被覆盖，所以这个系列里的每个数字都能追溯到产生它的那次运行。
设计数据和 IP 都是被管理的对象。 RTL、网表、SDC 和布局布线的每个阶段，都在 G2 的设计数据管理器里有版本并发布；硬化好的模块是库管理里的条目，而不是在目录之间复制来复制去的文件。
书面的决策记录。 每个不显而易见的选择都有一行：决定了什么、什么时候、为什么。七天里一共记了一百零一条。
Claude Code 在这些规则里工作。 在无人值守的一个晚上，它诊断并修好了最大模块的四次绕线失败，生成了七个模块的硬 macro 视图，并记下十六个附上原因的决定。它也犯了错。在 SPEF 的 bug 里，它一开始怪错了工具；是工程师问写文件的程序哪里写对了，才找到真正的原因。后面会再谈这种合作是怎么进行的。
硬性限制。 一次一个 EDA 任务、10 个线程、每个任务 22 GB 内存上限。在这个规模下，决定什么能跑的是内存，不是 CPU。

芯片在 G2 里的版本表：一次运行一行，显示每个版本经过的阶段，以及最近一次检查的结果。

这不是什么

这些都不改变主要的结果：有了开源工具、一个 AI 助手，以及一个记录一切的流程管理器，一颗百万单元的 SoC 就是一个真的能跑、能讲清楚、能重复的项目。而且它是在一台笔记本上跑的：芯片的布局布线在一台 Intel Core Ultra 7 155H（22 个线程）、30 GB 内存的机器上完成，另外几台小机器在 Slurm 上跑比较轻的任务。难的地方在于规模、内存，以及让几个工具对同一个设计取得一致，而这正是这个系列其余几篇要讲的。
