在第 2 篇的最后，芯片已经是层次化的：九个硬化模块、十一个实例，以及一个有 529,205 个实例的顶层，布局只要大约三小时，而不是二十五小时。这一篇讲下一个问题，也就是顶层的绕线，以及解决了大部分问题的方法。
第一次绕线检查还没开始就停了
芯片 v2 用的是手动 floorplan：硬化模块沿着 8.6 mm core 的四边摆放，存储器在中间排成一排，模块之间留出通道给顶层的逻辑。层次化解决了运行时间：repair_design 只花了大约 2 小时，而不是 22.5 小时。但是顶层的单元现在挤在很窄的通道里，布局器估计的拥挤度反而比扁平芯片还差。
接着，全局绕线检查在 pin 接入这一步就停了：有一个存储器的 pin 没有合法的接入点。十八个存储器 LEF 里，有四个的 pin 跑到 macro 外面最多 59 µm。我们在 G2 里把它们修好，做成新的存储器库版本。同一个 pin 又失败了：它比一个绕线阻挡区高了 0.08 µm。于是又需要第二个库版本。扁平芯片从来没有走到这一步，所以这两个 bug 都没被发现。
2:13在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
不从头来，测试一个修正
为了测试第二个修正，我们没有重新布局芯片。一个小的测试版本（v3b）以只读方式链接已经布好局的设计，在内存里修补那一块存储器，只跑全局绕线检查：28 分钟，而不是先花三小时布局。在 G2 里，这只是另一个版本，有自己的阶段目录和 README，所以这个捷径和其他运行一样都有记录。

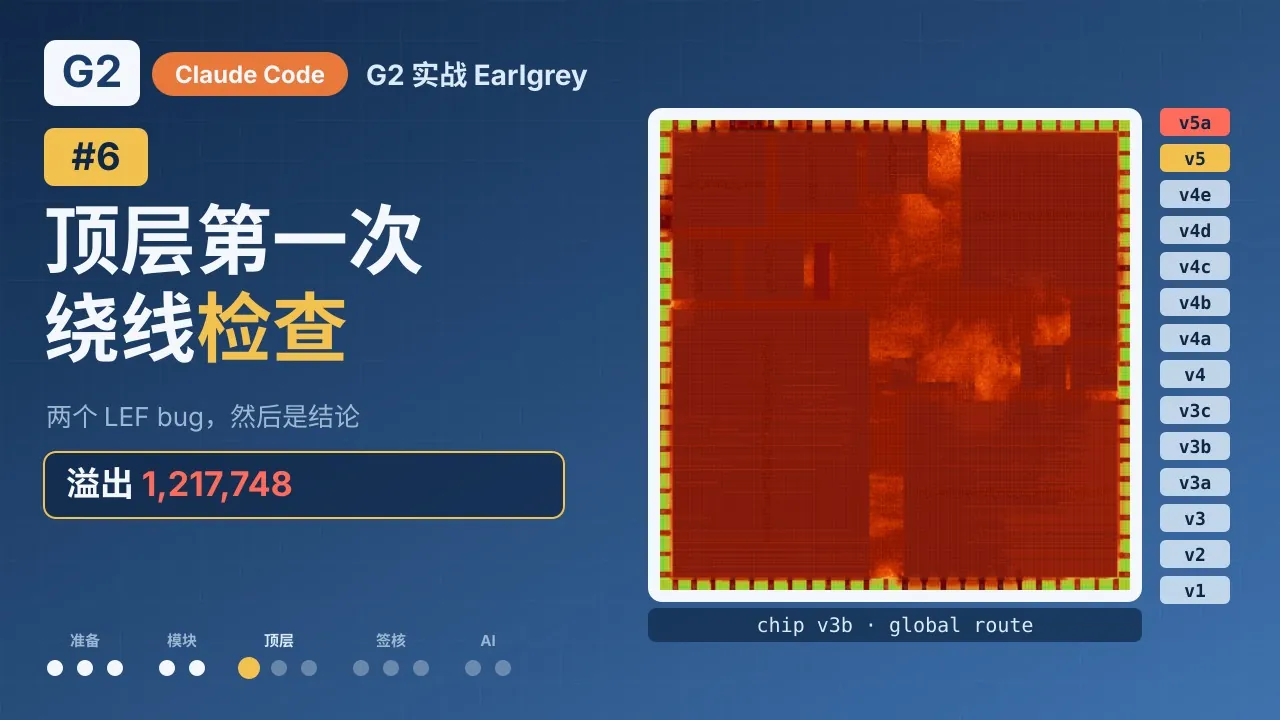

结果是：1,217,748 条溢出的走线，到处都是红的，大约是最大模块能绕通时溢出的 43 倍。
四条出路，最便宜的先试
我们写下了四个选项：
- A. 改一个全局绕线设定（修好 otbn 的那个层降额）：30 分钟就能测试。
- B. 更大的 core、更宽的通道。
- C. 从顶层来决定模块 pin 的位置。
- D. 硬化更多模块。
我们先试最便宜的。A 让溢出少了三分之一，降到 749,885。B 用 9.6 mm 的 core，少了四分之三，降到 176,749。这仍然是 otbn 能绕通时的六倍。
不过这些数字透露了有用的信息。平均走线需求只有 22%，横向的金属层却在溢出。这种模式代表局部的热点，而不是芯片太小。下一个问题就是：热点在哪里。
第一步：测量
一个测试版本（v4a）链接 v4 已经布好局的设计，多跑一个阶段，也就是探测。它在 15 秒内、用 1.6 GB 内存，把每条拥挤 net 的端点、每个模块的 pin 和每个单元都导出来。它的 README 说明溢出从哪里来、是哪些 net 造成的，以及下一步可以试什么。
2:25在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗
它找到的东西：
- 87% 的溢出在两个模块上方： otbn（40%）和 Ibex 核心（39%），其中 85% 是横向的。
- 在硬模块上方，只有一层金属是横向的（我们的堆叠里是 metal 9），而且绕线网格的每一格只有一条走线。任何横向跨过模块的顶层连线，都在抢这一条走线。
- 密钥管理器的逻辑（51,757 个单元）挤在 kmac 和 Ibex 核心之间 400 µm 宽的通道里：42% 都在这一条通道。
- otbn 的 pin 背对着 kmac，所以有些 kmac 到 otbn 的 net 长达 9 mm 以上。
第二步：不跑 EDA，用模型给候选方案排序
「第一级」模型是一个快速的假设分析脚本，不是 EDA 运行。它移动模块，pin 跟着一起移动，把每个顶层模块放在它所连接对象的中心，然后估算连线。候选方案 A 把 otbn 放在角落、kmac 放在旁边，镜像两个大 macro，并把中间空出来。估计的模块之间连线从 9.38 m 降到 5.59 m，跨过模块的 net 数量从 939 条降到 47 条。
第三步：用很短的真实运行检查最好的候选方案
「第二级」是真实的，但很短：全局布局、合法化和一次全局绕线检查，每个候选方案大约一小时，各自是一个测试版本。
| 候选方案 | 改了什么 | GRT 溢出 |
|---|---|---|
| v4c | 原来的 floorplan，同样的短流程（基准） | 191,127 |
| A | otbn 放在角落、kmac 在旁边，中间空出来 | 32,806 |
| A2 | A 的一个变化版本 | 38,152 |
| A3 | A 的一个变化版本 | 45,650 |
两个变化版本也让我们学到东西：放在中间的模块会挡住走线，而让接口 pin 彼此靠近，比给逻辑更多空间更有效。
第四步：完整的运行

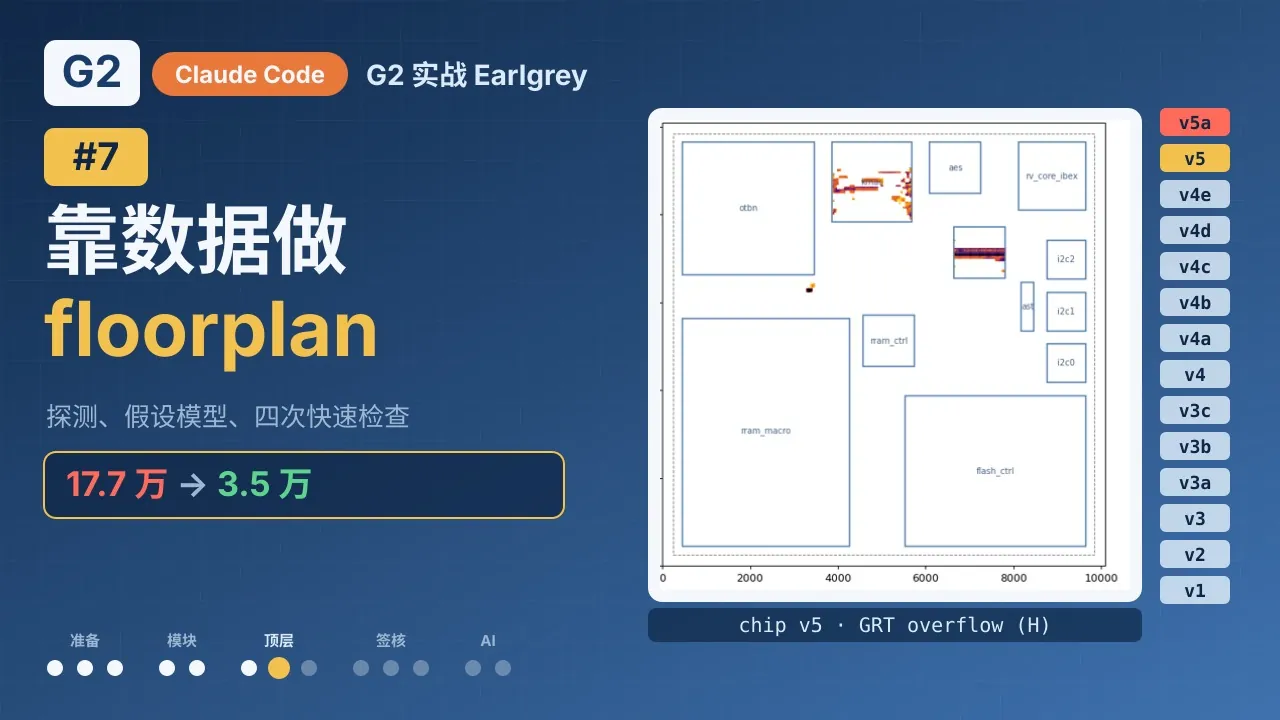

接着我们把候选方案 A 真正布局成芯片 v5。预测成立：34,639 条溢出的走线（比 v4 少 80%），平均需求 17%，连线少了 22%（103.0 m → 80.1 m）。
剩下的是两条带状区域，在 kmac（59%）和 entropy_src（35%）上方，主要是密钥管理器连到 kmac 的总线。这大约就是最大模块能绕通的程度，所以我们决定去绕线。模型也有局限：它放置模块的位置大约偏差一毫米，这就是为什么第二级的检查才是真正的测试。
整个方法可以用一句话概括：测量、排序、检查，然后才运行。 便宜的步骤先做。
芯片的绕线：26 小时，以及预测漏掉了什么
布局之后是时钟树综合、它的修复、绕线、绕线后处理和 finish。纸面上是六个阶段。实际上试了二十次，大部分是因为内存。（这个故事在第 6 篇。）
2:08在 YouTube 观看（英文） ↗在 Bilibili 观看（中文） ↗

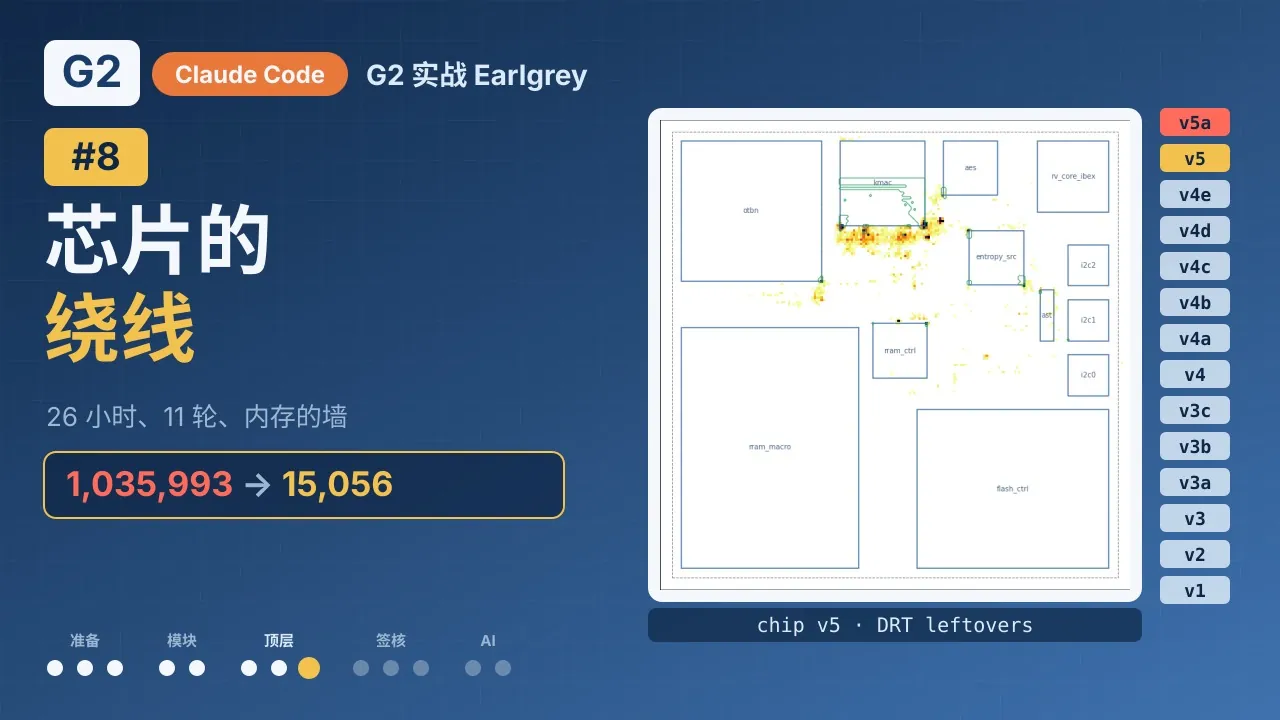

详细绕线跑了 26 小时、11 轮，从第一轮之后的 1,035,993 个违例，降到最后一轮之后的 15,056 个。前三轮，芯片的表现和模块一样。到了第 3 轮，模块的违例会降 4 到 20 倍；芯片只降了 3.2 倍。之后每一轮都更久，清掉的却更少。
剩下的违例，正好在全局绕线器说的地方。它发现 80% 的溢出在 kmac 上方。详细绕线器也塞不下这些线，就把它们推到 kmac 正南边的通道里：81% 的违例集中在 2.5 mm² 里。
我们的预测原本认为芯片绕得通，因为溢出只占所有走线的 0.022%。结果这是错误的指标。由此得到两条规则：
- 看最差的小窗口，而不是总数。 在最差的 0.25 mm² 全局绕线窗口里，芯片有 1,340 条溢出的走线。能绕通的模块只有 149 到 238 条。
- 每一轮停滞时就停下来。 当每一轮详细绕线清掉的不到剩余的五分之一，再多跑几轮也完成不了。
接着要做一个决定：修 kmac 周围的 floorplan，大约还要两天；或者现在就完成，把剩下的问题写下来。这是流程演示，不是流片，所以我们完成它。绕线后处理和 finish 都完成了，每个剩下的问题都写在这个版本的笔记里。修好 kmac 通道，并在绕线前用最差窗口规则检查，是芯片 v6 的第一项工作。
G2 带来了什么
这里的每一步都是一个附带 README 的 G2 版本：探测、四次短检查，以及避免重新布局的那次只读测试。正因如此，这个方法才能便宜地照着做。数据、决定和下一步都留在产生它们的运行旁边，floorplan 的选择可以靠数字追溯，而不是靠记忆。
下一篇：完成的芯片要在独立的工具里做签核，而这揭露了 OpenROAD 的两个 bug。
