在 RISC-V SoC 實戰：從模組到晶片 裡，我們圍繞一個 RISC-V 核心做出了一顆真正的晶片：58 個 pad 排成環，圍著 lowRISC 的 Ibex demo system，系列一的核心作為硬核 macro 放在裡面。那顆晶片是 wirebond：它透過邊緣上的 pad 和封裝連接。這個系列改變同一顆晶片和電路板相連的方式：從邊緣上的 pad，變成晶片表面上的凸塊。
我們拿掉 pad 環，把 IO 單元搬進晶片、放到各自的凸塊下面（area IO），電源則從覆蓋整個 core 的凸塊進來。然後把覆晶晶片和 wirebond 晶片比較面積、電源網路、IR 壓降、IO 時序與 core 時序。其中有一個數字，並沒有看起來那麼可靠。
這篇文章是 8 集影片的文字版。所有檔案都在 G2_demo_sky130 專案裡。
| 起點 | RISC-V SoC 實戰 的 wirebond 晶片：1.8 mm die、58 個 pad、sky130 |
| 改動 | 沒有 pad 環：58 個 area IO 單元放在各自的凸塊下面，core 上方 7 × 7 的電源凸塊 |
| 工具 | G2 裡的 OpenROAD、OpenRCX、OpenSTA，加上一個替代的重分佈層 |
| 面積 | 每邊 1.8 → 1.5 mm：−31 % |
| 時序 | hold 滿足；core 邊界 setup −1.61 ns（wirebond 是 −1.45 ns），同樣的 core 預算 |
第一部分：為什麼要覆晶，需要什麼

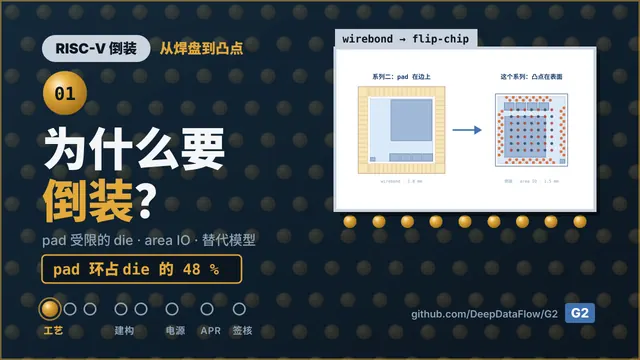

#1為什麼要覆晶？
1:45在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
系列二的晶片是 1.8 mm 見方，58 個 pad 圍著 1.3 mm 的 core。pad 環大約佔了 die 的一半。決定尺寸的是 pad，不是邏輯：這顆晶片是 pad 受限的。而且 core 的所有電流，都從兩個電源 pad 進來，再繞著環走。
wirebond 晶片透過邊緣上的線和封裝溝通。覆晶晶片則是把晶片翻過來、正面朝下放在焊料凸塊上，由重分佈層（RDL）把凸塊連到電路。做法有兩種：可以把凸塊放在原來的 pad 環上，但這樣環還在，面積也不變；或者把 IO 單元搬進晶片、放到凸塊下面。這就是 area IO，也是我們要做的。

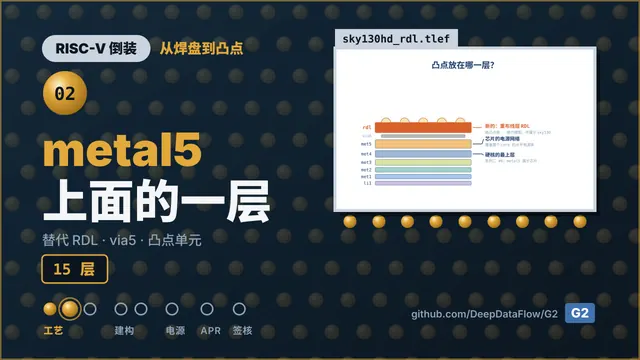

#2metal5 上面的一層
1:12在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
凸塊要放在哪裡？metal5 走的是晶片的電源網路。metal4 屬於硬核：系列二裡我們讓核心不用 metal5，好讓晶片擁有最上層。所以凸塊需要自己的一層，在 metal5 上面。
一個小腳本 gen_rdl_tech.py 把它加進 sky130 製程 LEF 的一份副本：從 metal5 往上的 via5、一層 10 µm 厚、叫做 rdl 的金屬，以及兩者之間的 via 單元 M5RDL。原本的 sky130 檔案不動。凸塊是 rdl 上一個 60 µm 的八邊形，只有一個 pin。新的層也需要在 RC 檔案裡給電阻值：IR 分析從這裡讀電阻，不是從 LEF，少了它就會失敗。OpenROAD 讀進來是 15 層。

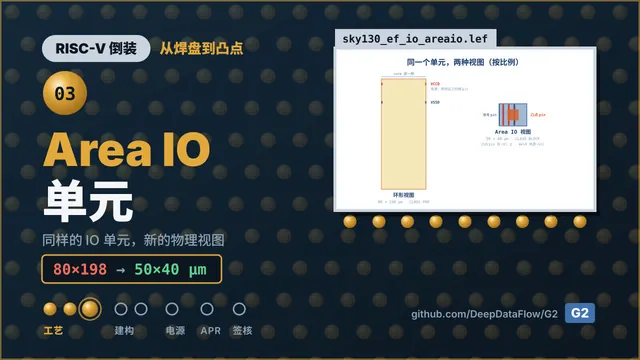

#3area IO 單元
1:03在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
系列二的 IO 單元是 80 × 198 µm，電源是它兩側邊上細細的 pin。它只能和其他 IO 單元並排，排成環才能用。
所以我們給同一個單元做第二種物理視圖。名字和訊號 pin 都一樣，所以網表和時序元件庫都不用改。但它是一個可以放在任何地方的小 block：50 × 40 µm，凸塊 pin 在 rdl 上，core 電源是 metal4 的 rail，晶片的電源網路可以像接任何 macro 一樣接到它。
沒有建模的部分：3.3 V 的 IO 電源，以及 pad 的模擬部分。真正的 area IO 元件庫會有這些；我們的是替代模型。另外還生成一個凸塊 pin 放在 metal2 短線上的版本，簽核提取時會用到。
第二部分：覆晶晶片的 floorplan

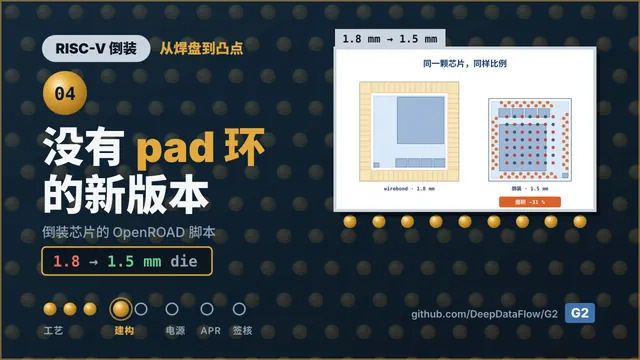

#4沒有 pad 環的新版本
1:04在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
覆晶晶片是一個新的 build v02，和 wirebond 晶片並列，網表與約束都一樣。設計變數改了：die 從 1.8 mm 改成 1.5 mm、替代製程、凸塊，以及用 area IO 單元取代環形單元。現在每個階段都讀這些變數，所以每個階段都看得到新的層。
floorplan 多了兩個 hook：macro 放置之前放 area IO，電源網路之後放凸塊。pad 環的腳本拿掉了，core 電源環也不再找 pad。init 幾秒鐘就跑完，log 顯示 15 層與新的 IO 視圖。

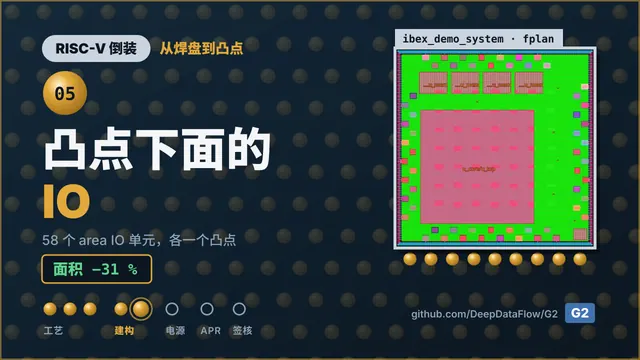

#5凸塊下面的 IO
1:34在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
每個 IO 單元都搬進晶片，靠近邊緣，順序和原來的環一樣，每邊兩排、錯開排列，這樣凸塊才放得下。然後在每個 IO 單元的凸塊 pin 正上方放一個凸塊。它們重疊，所以就連上了：訊號不需要繞線。同一排的凸塊相距 140 µm，兩排之間至少 92 µm。
floorplan 大約跑兩分鐘。log 裡放好了 58 個 IO 單元、58 個 IO 凸塊，macro 放置工具把 58 個 IO 單元都當成固定的 macro，繞開它們。晶片有 64 個 macro，其中 58 個是 IO 單元，die 寬 1,500 µm。
第三部分：電源與 IR 壓降

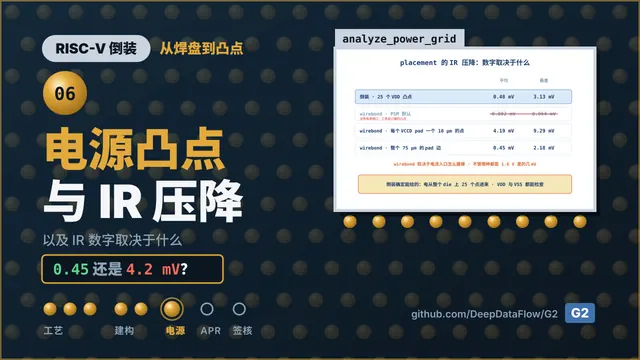

#6電源凸塊與 IR 壓降
2:06在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
電源凸塊在 core 上方排成 7 × 7 的陣列，電源和地交替。每個凸塊下面有一組 via 陣列，往下連到它自己那個 net 的 metal5 電源條：25 個電源凸塊、24 個地凸塊，大約 450 個 via。
現在電源和地都是真正的晶片埠，所以電源網路檢查對兩者都能做，而且兩個都完全連通。wirebond 晶片連這樣的檢查都做不了，因為它沒有電源埠。
placement 時，從 25 個電源凸塊分析的 IR 壓降，平均大約半毫伏（0.475 mV），最差 3.13 mV。那 wirebond 晶片呢？它的 log 寫著 64 µV。上面那一行說明了原因：沒有電源埠，所以工具自己編了一組凸塊。這個數字從來就不是真的。
所以我們告訴工具，wirebond 晶片的電真正從哪裡進來：兩個 core 電源 pad。每個 pad 一行：core 環上的一個位置、一個大小，以及電壓。同樣的兩個位置，建模兩次：
| wirebond 的電源入口 | 平均 | 最差 |
|---|---|---|
| 每個電源 pad 一個 10 µm 的點 | 4.19 mV | 9.29 mV |
| 整個 75 µm 的 pad 邊 | 0.45 mV | 2.18 mV |
| 覆晶晶片，25 個電源凸塊 | 0.475 mV | 3.13 mV |
用 10 µm 的點，覆晶晶片看起來好了九倍；用整個 pad 的邊，優勢就不見了。
所以 wirebond 的數字，主要反映的是你怎麼建模電流的入口。真正的路徑，經過 pad、環和 bond wire，兩個模型裡都沒有。以這顆晶片的功耗，不管哪種都是 1.6 V 裡的幾毫伏。覆晶晶片確定能給的是：電從整個 die 上的 25 個點進來，功耗變大時依然有效；而且電源和地都能檢查。
第四部分：佈局、繞線與簽核

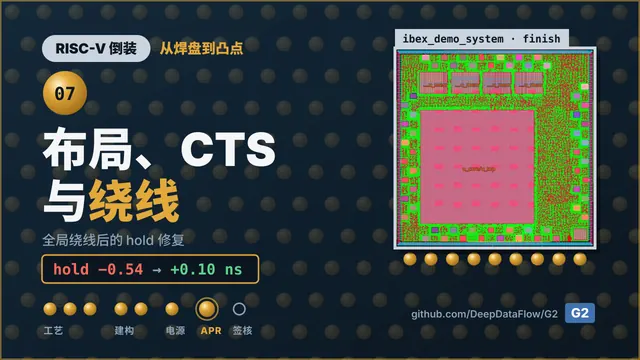

#7佈局、CTS 與繞線
1:19在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
時脈樹和第一次 hold 修復跟系列二一樣，每個階段不到一分鐘。練習時這樣還不夠：繞線以後，真實的線讓除錯模組的 hold 少了大約三分之一奈秒（39 個端點 −0.330 ns）。
所以 route 階段加了一個 hook。全域繞線一完成，就用繞好的線估計時序、修 hold，然後才做細部繞線。只修 hold：練習時在這個時候修 setup，會去追輸出 pad 上一個錯誤的估計，還把細部繞線搞壞了。
route 大約跑十三分鐘。log 裡有 97 個 hold 端點、31 個 buffer，最差 hold 從 −0.539 ns 變成 +0.101 ns。postroute 大約半小時，finish 三分鐘，最後剩 8 個 DRC 違規：這是示範，不是下線（tape-out）。finish 時紅色的輸出 pad 數字，和 wirebond 晶片在這個階段一模一樣；簽核會好好檢查這些路徑。

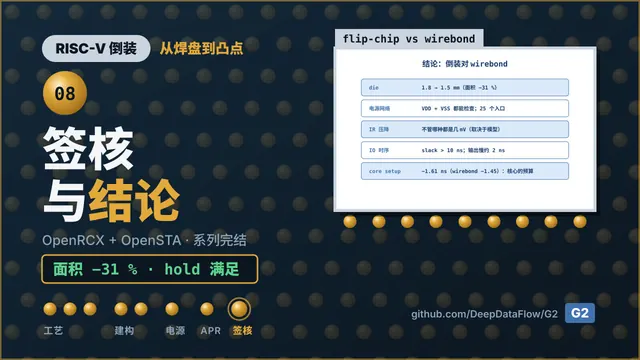

#8簽核與結論
2:16在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
簽核從寄生參數提取開始，而 OpenRCX 在我們的替代層上崩潰了。更糟的是，這個階段還顯示零個錯誤；這已經記進 G2 的 bug 清單。在這個設計裡，訊號從來不經過 RDL 層，所以我們只提取 die 本身：在記憶體裡拿掉凸塊和 RDL 圖形，用原本的 sky130 檔案提取。凸塊屬於封裝模型。這樣提取四個 corner 不到一分鐘。
OpenSTA 用和 wirebond 晶片同一個腳本，一個慢 corner、一個快 corner，各大約 15 秒。hold 滿足。setup 在 226 個端點上差 1.61 ns，進到除錯模組的記憶體：和系列二一樣，是 core 邊界的路徑。
同一個 IO 路徑腳本在兩顆晶片上，印出每個埠的 slack，以及路徑在 core 裡面的那一段。輸入在覆晶晶片上好了大約 2 ns。輸出差了 2 到 2.5 ns，而且全部在 core 裡面、pad 單元之前：是時脈和邏輯，不是 pad。原因我們還沒有分離出來。每條 IO 路徑都還有超過 10 ns 的 slack。
結論，以及還剩下什麼
- 面積：少了 31 %，每邊從 1.8 mm 變成 1.5 mm。
- 電源網路：電源和地都能檢查，電從整個 die 上的 25 個點進來。
- IR 壓降：在這個功耗下，不管哪種都是幾毫伏，而且 wirebond 的數字取決於你怎麼建模。
- IO 時序：每條 IO 路徑都還有超過 10 ns 的 slack；輸出慢了大約 2 ns，在 core 裡面。
- core 時序：和之前一樣的預算。
這個系列沒有做的：視圖是替代模型，沒有 DRC、LVS 或 GDS；3.3 V 的 IO 電源沒有建模；凸塊與 RDL 的寄生參數沒有提取；core 的 setup 遺留問題還在；還剩 8 個 DRC 違規。
