在第 1 篇裡，我們講了整個過程：OpenTitan Earlgrey，在 SkyWater 130 上大約 113 萬個標準單元，用開源工具從 RTL 做到簽核時序，由 G2 組織，Claude Code 完成大部分動手的工作。這一篇講這個故事的第一個大轉折：我們先試了扁平的晶片，行不通，於是改成晶片團隊會用的做法，由下而上。
按資料決定扁平晶片的大小
全部 40 個模組都用 Yosys 和 yosys-slang 乾淨地完成合成。佈局之前，我們先按網表決定 die 的大小：113 萬個單元加 23 塊記憶體大約需要 41 mm²，所以扁平晶片用了 8.1 mm 的 die。第一次執行之前要改一個設定：光是預設的單元間距就讓佈局面積翻倍，所以我們把它調小。
在 G2 裡，扁平晶片是版本 v1，一次 OpenROAD 簽出，每個階段一個目錄（init、floorplan、place、CTS、route 等等），每個目錄都有自己的日誌、報告、QoR 摘要和 README。
2:19在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
24.7 小時，幾乎全花在一個步驟上
初始化花了 7 分鐘，floorplan 花了 23 分鐘。佈局花了 24 小時 43 分鐘。
其中大約 22.5 小時是同一個步驟：repair_design，它用調整單元大小和插入 buffer 的方式修正 slew、電容和扇出。它要走過晶片裡的每一個驅動端，而且只用單執行緒。到最後，它的進度表要將近一小時才前進一行。總共插入了大約 76,000 個 buffer。
結果沒辦法用：

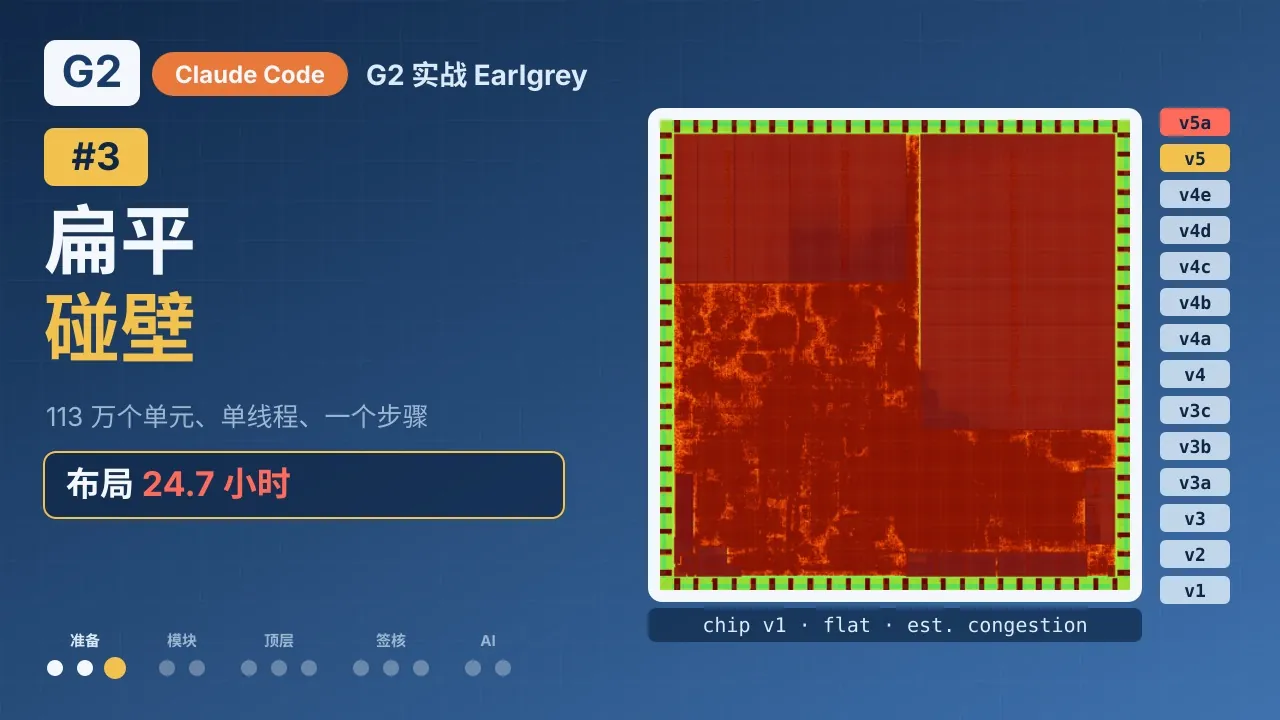

- 到處都擁擠。 估計的繞線擁擠度圖在整片標準單元區域都是紅的，不只是幾個熱點。
- 慢速 corner 的 reg2reg 路徑有 −164 ns 的 setup slack，最差路徑在大數加速器 otbn 裡。
- 細部佈局把單元移動了最多 2.8 mm 才找到合法的位置。
- 日誌裡有一個錯誤： 電源網路檢查發現 VDD 和一個記憶體 macro 的兩個 pin 短路。
症狀不同，原因一樣：太多邏輯擠在同一個地方。在同一個扁平 floorplan 上再多花力氣，也改變不了這一點。
跑一整天學到的規則
跑這麼久的執行，每失敗一次就是一天，它也讓我們學到幾條規則，在專案的其餘部分一直遵守：
- 長時間的 EDA 執行不設 timeout。 更早的一次嘗試被我們自己設的四小時 timeout 殺掉，什麼輸出都沒有，也什麼都沒學到。
- 全域佈局之後存一個 checkpoint， 後面失敗時就不用從零開始。
- 要求工具輸出進度， 才分得出一個步驟是慢還是卡住了。
- 在每個工具裡明確設定執行緒數。
改成層次化
我們選了九個模組單獨硬化：otbn、Ibex CPU 核心、kmac、aes、entropy_src、flash 和 RRAM 控制器、RRAM 陣列，以及晶片用了三次的 i2c。加起來是 11 個實例。將近 700,000 個單元離開頂層，大約 440,000 個留下。
扁平晶片留作 v1，記錄發生過的事。沒有任何東西被覆蓋。層次化的晶片是 v2。
在 G2 裡硬化一個模組
每個模組都走同樣的步驟：一個新版本、一次 OpenROAD 簽出，然後一個階段接一個階段，每個階段都在自己的目錄裡。佈局之後，全域繞線檢查幾分鐘就能告訴我們這個模組到底繞不繞得通，再決定要不要花好幾個小時做時脈樹合成和細部繞線。
2:32在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗

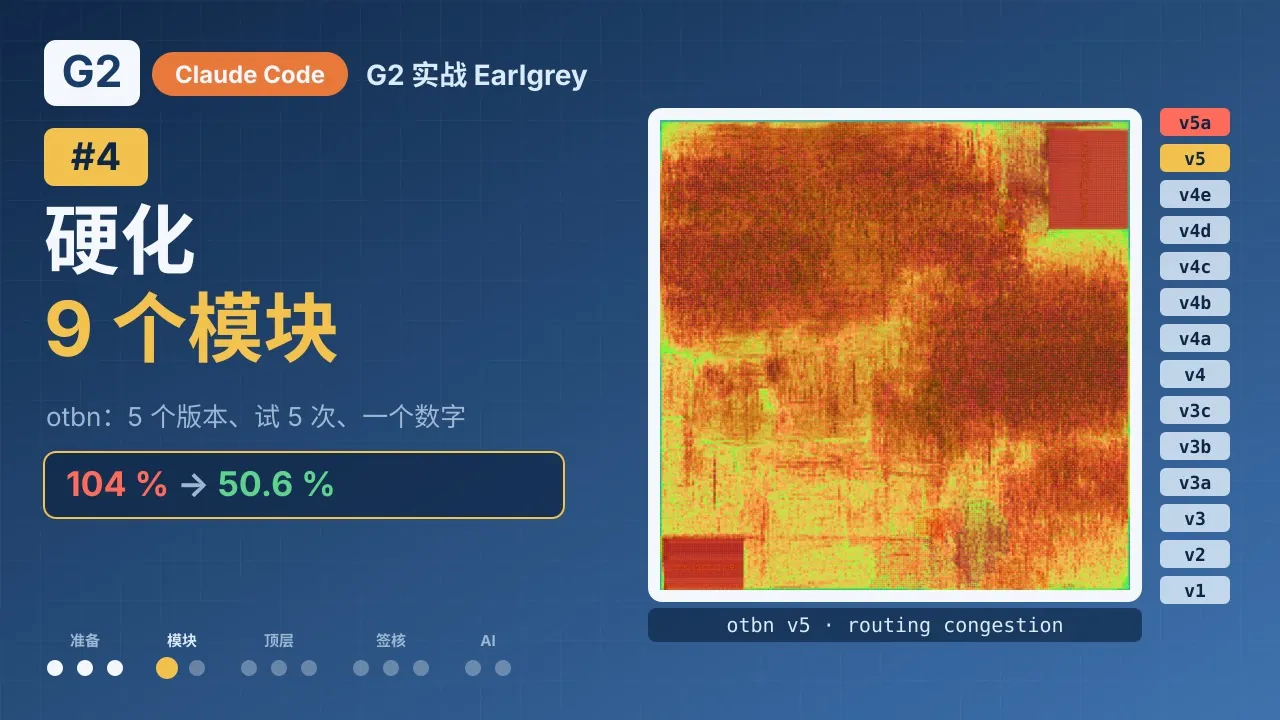

otbn 是最難的模組，一共走了五個版本：
- v2： 即使在 10 MHz，它很寬的資料通路還是差了大約 40 ns 的時序，所以在新的約束版本（SDC v03）裡加了兩週期路徑。
- v3，2.1 mm core： 全域繞線需要 104% 的可用走線。我們把它停掉。
- v4，2.6 mm： 83.5%，還有大約 100,000 條溢位的走線。
- v5，3.0 mm： 50.6%，溢位為零。可以繞通。
即使是 v5，也試了五次才繞通。每一次失敗都寫在這次執行的 README 裡，附上顯示問題的日誌和修正：一個永遠跑不完的修復步驟、一個洩漏到後續重繞的參數，以及細部繞線器連不上的 guide。
真正的解法只是一個數字。全域繞線器原本只用 58% 的走線來規劃，所以報告了其實不存在的溢位，做出細部繞線器用不了的 guide。把層的降額設成 0.2 之後，全域繞線的溢位變成零，細部繞線也從第一輪之後的 591,884 個違例，降到十一輪之後的 1,988 個。這次繞線花了六個小時。
另外八個模組，以及一次時脈變更
另外八個模組比較容易：九個模組的佈局繞線加起來大約 20 小時。下圖彙整了九個模組的結果。負的 slack 是模組的輸入輸出預算和很小的 hold 差額，不是核心邏輯的失敗。例如 flash_ctrl 的 −38.1 ns 是一條輸入到輸出的路徑；它的 reg2reg slack 是 +26.8 ns。
其中七個模組，是在我們決定晶片時脈用 10 MHz 之前就繞好的。在 G2 裡，時脈是發布的約束版本的一部分，所以由一個 G2 階段用新的時脈重新分析這些繞好的模組的時序。沒有任何東西需要重新佈局或繞線。
把繞好的模組變成 IP
繞好的模組要變成可重複使用的 IP，靠三個視圖，全部由 finish 階段寫出：
- 抽象 LEF： 外框、pin 和被阻擋的區域。
- 時序模型，兩個 corner（ss 1.60 V 和 ff 1.95 V，都是 100 °C）。
- black box 的 Verilog stub，只有埠。
有一個坑。OpenROAD 的抽象 LEF 寫出程式把模組裡每一個電源圖形都當作 pin 幾何匯出，卻沒有連接它們的 via。到了上一層，這些 pin 會是浮空的。我們只保留最上層的電源條作為電源 pin：模組使用 metal 1 到 7，頂層在它上方繞線。
2:04在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
在 G2 裡，這些視圖放進元件庫管理，成為硬 IP：每個模組一個版本，每個 corner 一個 liberty 檔案，就像供應商提供的 IP 一樣。一共十一個條目：九個模組，加上 OpenTitan 的兩個類比 stub（ast 和 USB 差分接收器）。

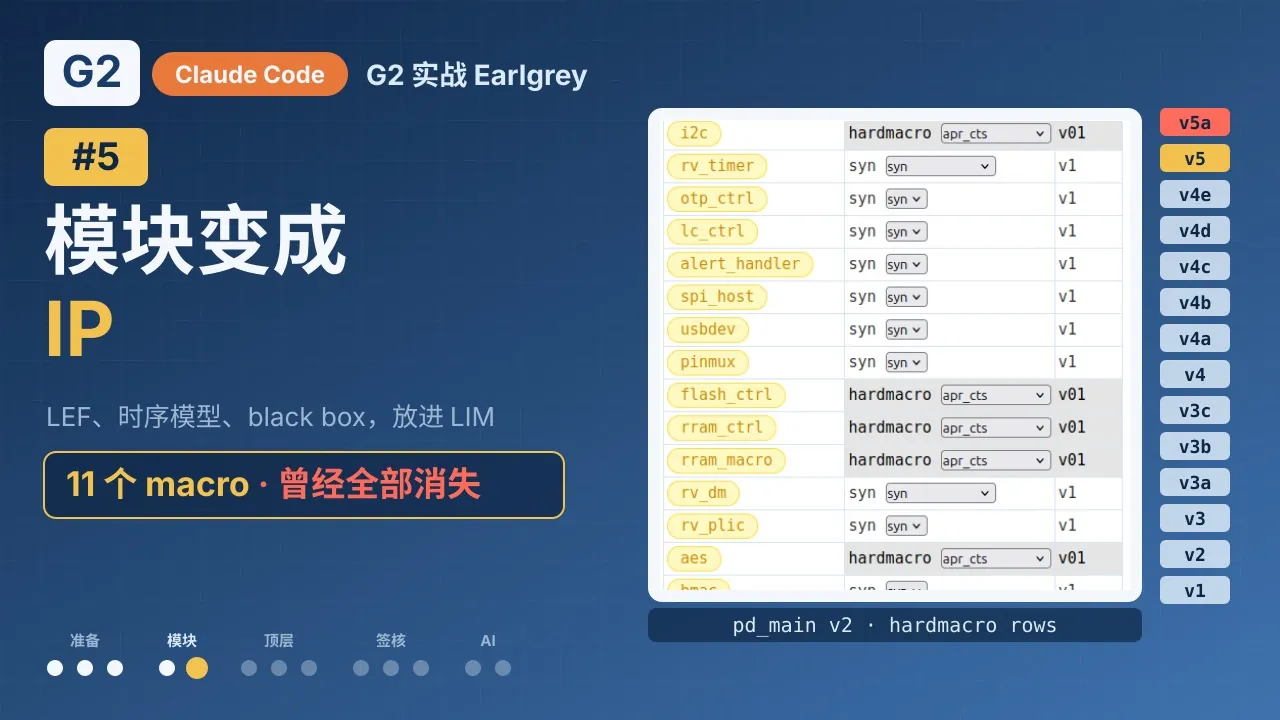

在頂層，每個模組一行，決定它要怎麼處理。合成的那一行讓模組保持成邏輯。hardmacro 那一行帶進 black box，OpenROAD 再從元件庫裡讀它的版圖和時序。主電源域有九行硬 macro；i2c 是一行、三個實例。
每份報告都說「沒問題」的 bug
有一次，十一個 macro 全部消失了，而每一份報告看起來都還很乾淨。一個寫扁平網表的輔助程式把 black box 屬性弄丟了，所以合成把這些 macro 全部展平掉，報告的卻是未映射單元為零，而這通常代表成功。
我們是靠數網表裡的 macro 才發現的。現在只要某一層應該有硬 macro 卻一個都沒有，流程就會失敗。教訓是：要檢查你期望的層次結構，而不只是檢查有沒有錯誤。
結果
新的頂層有 529,205 個實例，而不是 113 萬個，佈局只要幾個小時。執行時間的問題解決了。繞線的問題還沒有：在下一篇裡，頂層第一次繞線檢查顯示有 122 萬條溢位的走線，我們得找出它們從哪裡來。
