在第 3 篇的最後，晶片 v5 完成了繞線和 finish，15,056 個繞線違例都寫成已知的遺留問題。下一步是簽核時序。我們用業界的方式來做，而正是這個選擇找到了 bug。
簽核讀的是你要交出去的東西
佈局繞線工具可以從自己的資料庫報告時序，OpenROAD 也做得到。但是交給晶圓廠、或交給層次結構上一層的，是檔案：由佈局繞線工具寫出來的網表和寄生參數（SPEF）。簽核應該在獨立的工具裡讀取這些檔案。所以這個專案的規則是：簽核留在獨立的工具裡。OpenRCX 提取寄生參數，OpenROAD 寫出網表和 SPEF，再由獨立的 OpenSTA 讀取。
寄生提取需要每一層金屬的規則，而 sky130 只有五層。在我們 10 層的替代金屬堆疊上，OpenRCX 用原本的規則直接崩潰，而不是報錯。所以我們生成了規則，讓上面幾層複製下面幾層（metal 6–8 當作 metal 4，metal 9–10 當作 metal 5），並由此做出四個 corner，cworst 和 cbest 是 ±10%。這些規則是假的，凡是用到它們的數字，我們都會說明。
在 G2 裡，寄生提取是一個獨立的階段。它讀取完成的設計，每個 corner 寫一個 SPEF，並把檔案簽入設計資料管理器，放在網表旁邊。OpenSTA 的場景再從那裡取用兩者。
2:46在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
Bug 1：98,251 個驅動端沒有寄生參數
第一次獨立的 OpenSTA 執行警告有 98,251 個驅動端沒有寄生參數，還有 48,926 條「找不到實例」和 431,493 條「找不到 net」的訊息。這些驅動端裡大約 77,000 個根本沒有繞線，這是正常的。另外 21,000 個是真的有線，而且主要是整棵時脈樹。
可是 OpenROAD 用同一個 SPEF 讀自己的資料庫時，只有 490 個名字對不上。這個檔案對寫出它的工具沒問題，對任何其他工具卻是壞的。
最初錯誤的推論
Claude Code 的第一個答案是：時脈樹工具給它的 buffer 取錯了名字。這是一個說得通的說法，它還追蹤了一個 buffer 來佐證。工程師問了另一個問題：同一個檔案把那個模組裡合成出來的 net 都寫對了，帶著層次路徑。寫檔案的程式在那裡寫對了什麼，在這裡又寫錯了什麼？
這個問題把矛頭指向寫檔案的程式，而不是 CTS。工具在子模組裡建立的物件，存的是名字加上它所屬的模組。網表的寫出程式會讀這個模組。write_spef 卻沒有，所以 CTS 在層次結構裡建立的每一個 buffer，寫出來時都沒有路徑。

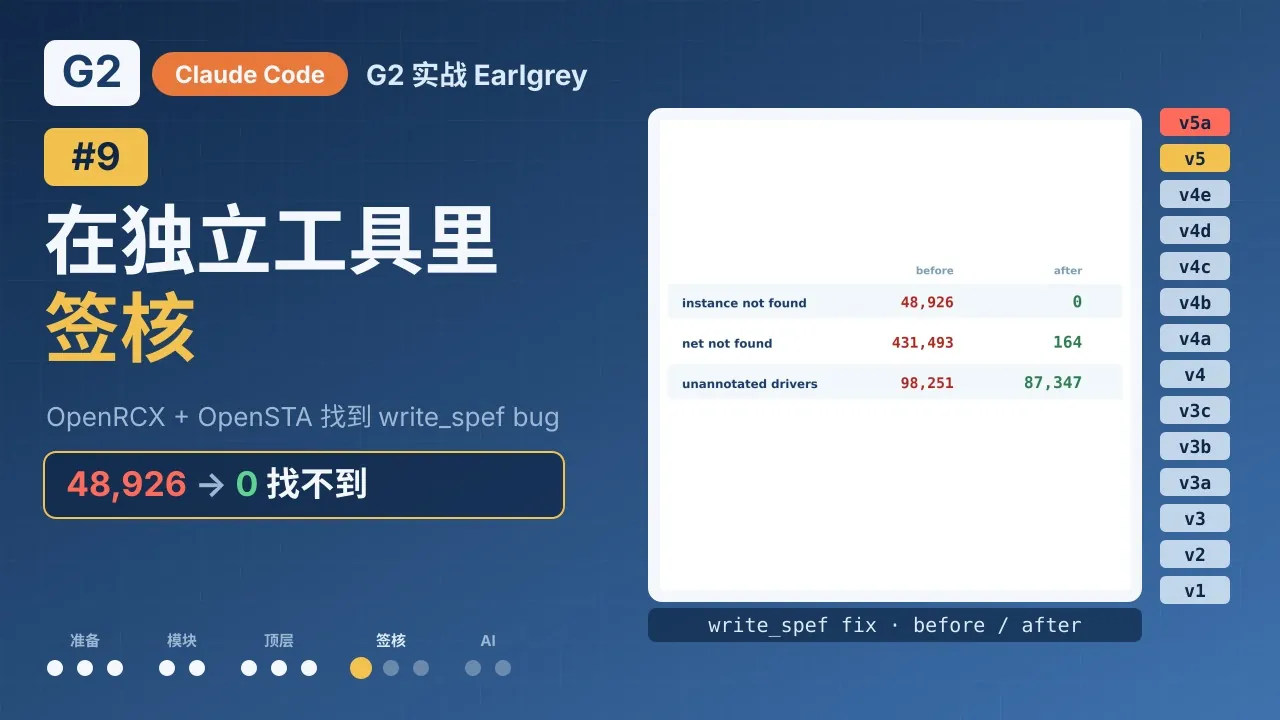

我們在 OpenROAD 裡修好了 write_spef，加上一個迴歸測試，並跑了原有的層次化測試：60 個全部沒有變化。在晶片上，「找不到實例」從 48,926 條變成 0，「找不到 net」從 431,493 條變成 164。整個調查都寫成了報告，包括最初錯誤的推論，以及修正前後的數字。
為什麼之前沒有出現？在 OpenROAD 裡面，資料庫是扁平而完整的，所以名字永遠對得上。只有讀取寫出來的檔案，才會揭露這個 bug。這就是簽核要獨立做的主要原因。由此還得到第二條規則：要修資料，而不是繞過去分析時序。
Bug 2：dummy load 放錯了模組
最後還剩一個缺口，在時脈樹的葉子 net 上。dummy load 是時脈樹工具為了平衡分支而加的小單元。在我們的晶片裡，每個時脈 buffer 都在 top_earlgrey 模組裡，但 CTS 卻把它的 14,348 個 dummy load 建立在晶片的最頂層模組，兩者之間沒有埠。

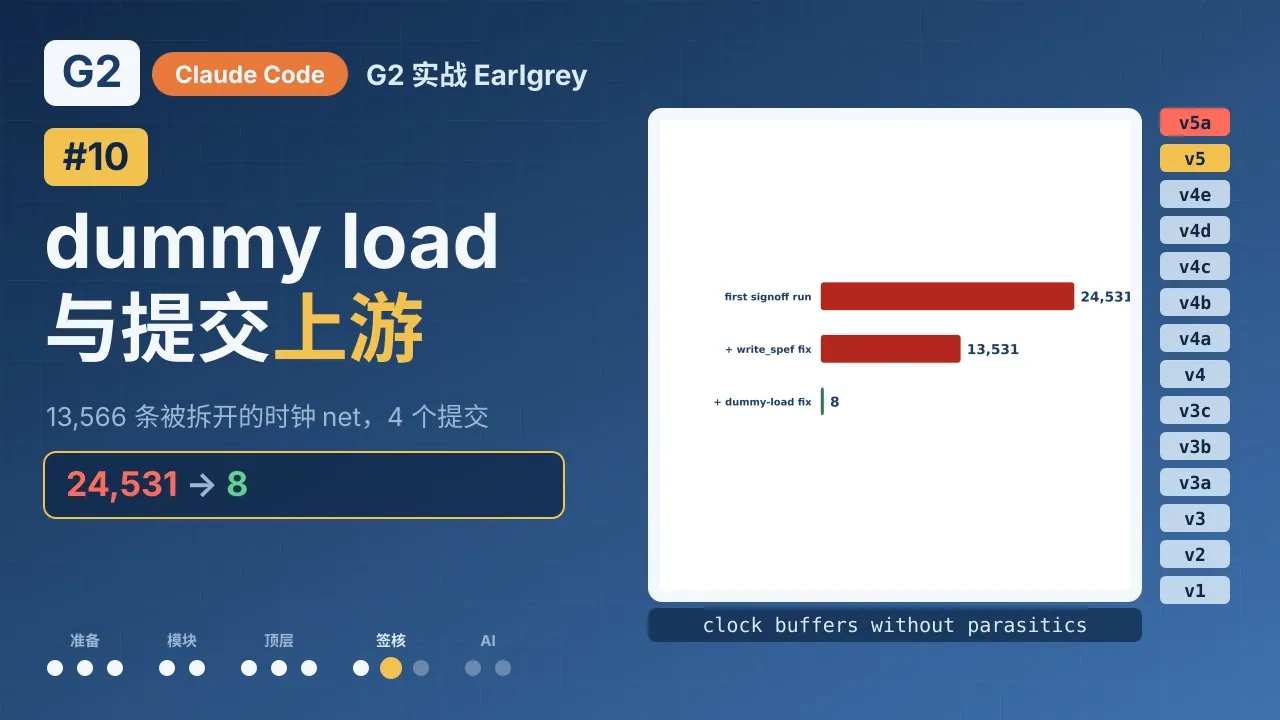

在 OpenROAD 裡資料庫是扁平的，所以每一條都還是一條 net。但是網表寫出程式會寫出兩條同名的 net：一條有驅動、沒有線，另一條有線、沒有驅動。13,566 條時脈 net 就這樣被拆開，619 pF 的時脈線電容裡，有 206.7 pF（33%）落在錯誤的那一半。
1:59在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
CTS 的修正：把每個 dummy load 建立在它所負載的 buffer 所在的模組裡。新的測試還發現了另一件事：OpenROAD 一個現有的參考輸出（gated_clock4）早就有同樣的拆分，有 18 個 dummy load 在最頂層模組裡。參考檔案裡也可能藏著 bug。其他 53 個 CTS 測試都沒有變化。
從 CTS 開始重跑晶片，要超過一天。我們改用一個五分鐘的腳本，在完成的 v5 資料庫裡把 13,553 個 dummy load 移到正確的模組，然後重新做寄生提取和時序分析。
提交到上游
兩個 bug 都會影響每一個用 OpenROAD 跑層次化流程的人，所以我們把它們提交到上游：
- 每個 bug 都縮小到幾個單元、用 OpenROAD 自己的測試風格重現，並先在最新的上游版本上確認。
- 完整的測試套件都和參考輸出比對過：rcx、cts 和 dbSta 通過 142 個中的 142 個，rsz 通過 295 個中的 294 個，和修改之前一樣。
- 每個修正一個分支。
- 在工程師同意之前，什麼都沒有發布。
結果是兩個 issue 和兩個 pull request：issue #11839 和 #11840，以及 pull request #11841 和 #11842。截至 2026-10-22，它們都還開著，正在等待審查。
然後，我們檢查了自己的工作

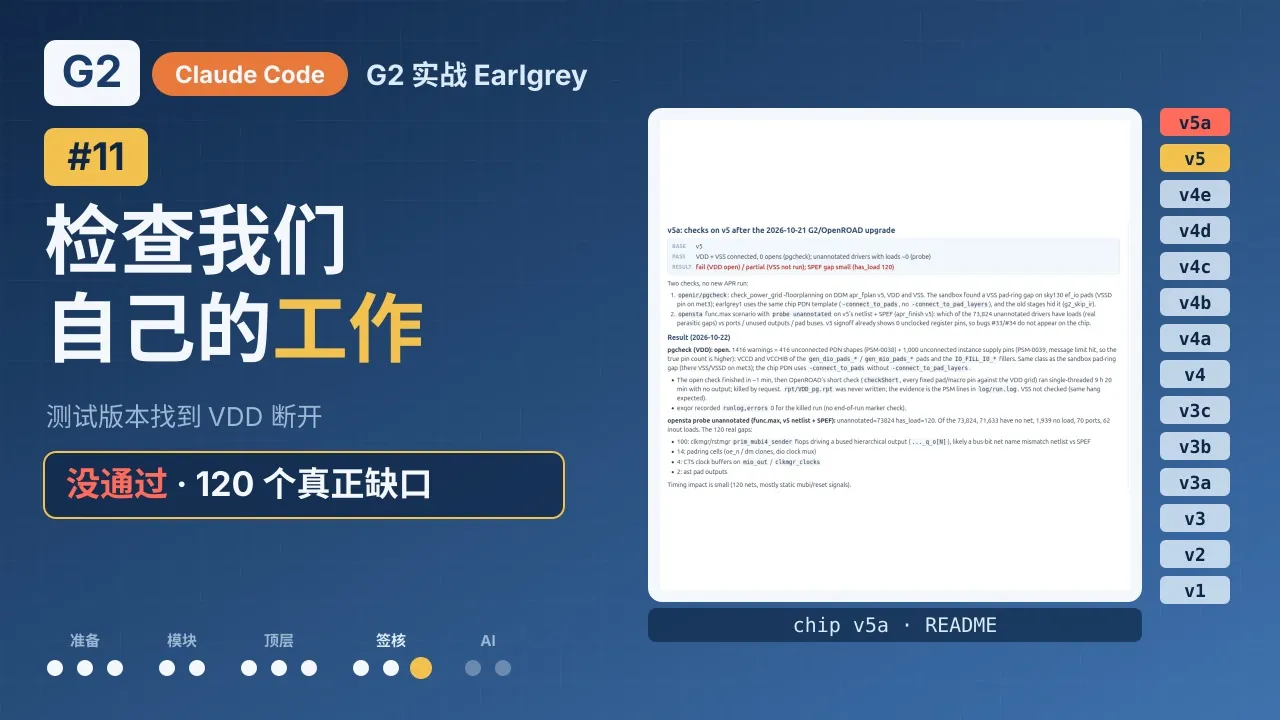

G2 工具包裡的 OpenROAD 升級之後，較小的沙盒晶片顯示了兩個問題：pad 環上的地線缺口，以及沒有寄生參數的時脈 net。Earlgrey 也有嗎？這些檢查放進一個測試版本 v5a：兩個階段，不重新佈局繞線，和其他執行一樣記錄在版本表裡。
1:54在 YouTube 觀看（英文） ↗在 Bilibili 觀看（中文） ↗
電源網路。 在 floorplan 上的檢查發現 VDD 斷開：416 個電源網路圖形和一千多個 pad 電源 pin 沒有連上。我們的電源網路腳本連到 pad 時，沒有指定 pad 的金屬層。這是我們自己的錯誤，從晶片 v2 就藏著，而下一個版本的修法已經知道了。
檢查本身也出了問題。斷開檢查只花了大約一分鐘；接著 OpenROAD 的短路檢查在一個核上跑了 9 小時 20 分鐘，沒有任何輸出。我們把它停掉，保留它已經寫下的結果，並把它記成一個 bug。VSS 沒有檢查，這也列在清單上。
寄生參數。 在同樣的網表和 SPEF 上跑了一個探測。73,824 個沒有寄生參數的驅動端聽起來很糟，但按原因分類之後，幾乎全部都是沒有線（71,633 個）或沒有負載（1,939 個），或者是埠。只有 120 個真的驅動著東西：這才是真正的缺口，而且很小。
一個發現是壞消息，一個是好消息，兩個都寫在下一個人會去看的地方：版本表裡的一行筆記、README、bug 清單，以及接續頁面。
簽核的數字，以及附帶的說明
兩個修正都做了之後，慢速 corner（ss、cworst）頂層 reg2reg 的 setup slack 在 10 MHz 下是 −7.87 ns，而且沒有任何暫存器的時脈 pin 缺少時脈。輸入輸出路徑還沒有時序例外，所以它們的數字還沒有意義，也還沒有 hold 報告。這些以及 VDD 的修正，都在晶片 v6 的計畫裡。
下一篇：工程師和 Claude Code 怎麼分工，包括工程師睡著的那個晚上。
